جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | افقی 1 اینچ |
|---|---|---|---|
| نسبت دنده: | 32:1 | گشتاور خروجی: | 400 نیوتن متر |
| نگه داشتن گشتاور: | 1800 نیوتن متر | گشتاور کج: | 1000 نیوتن متر |
| سرعت خروجی: | 0 تا 1 دور در دقیقه | بسته حمل و نقل: | بسته صادرات استاندارد |
| برجسته کردن: | حلقه چرخان چرخ دنده حلزونی SE1,حلقه چرخشی چرخ دنده حلزونی تک محور,درایو چرخشی هیدرولیک SE1 |
||

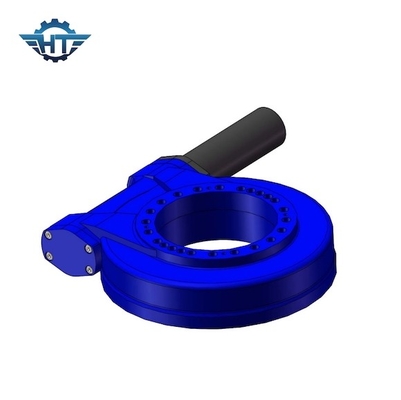

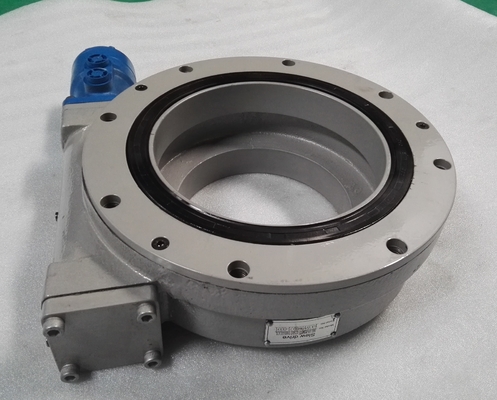

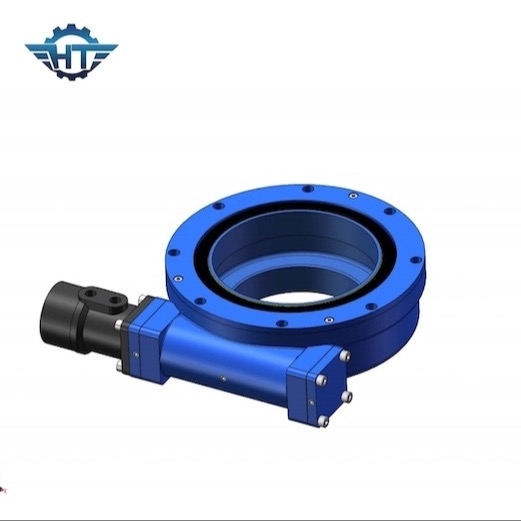

SE1 Worm Gear Slew Drive سیستم ردیابی هوشمند خورشیدی تک محوره با فایل باز
Worm Gear Solar Slew Drive توضیحات
با توسعه سریع صنعت فتوولتائیک، توسعه و ساخت نیروگاه های فتوولتائیک عمدتاً دارای دو هدف کاهش هزینه ها و افزایش راندمان و دستیابی به برابری شبکه است.یک راه موثر برای اطمینان از درآمد سرمایه گذاری نیروگاه های فتوولتائیک، بهبود راندمان تولید برق و قابلیت اطمینان عملیات نیروگاه است.سیستم ردیابی هوشمند فتوولتائیک که دستگاه محرک چرخشی را خریداری می کند نه تنها می تواند راندمان تولید برق را بهبود بخشد، بلکه سازگاری خوبی با زمین های پیچیده دارد.
مزایای ما
1. گواهینامه ISO 9001:2008
2. مواد واجد شرایط بالا، MOQ کم، کیفیت عالی، قیمت رقابتی
3. استاندارد یا غیر استاندارد هر دو قابل قبول هستند
4. OEM موجود است
5. ظرفیت بارگذاری قوی تر، ظرفیت نیروی محوری و رادیکال عظیم
6. تیم تحقیق و توسعه مستقل
7. QA دقیق، مدیریت QC
8. موجودی کافی
9. زمان کوتاه، زمان تحویل سریع
پارامترهای SE1 Slewing Drive
| مدل | SE1 |
| نسبت | 32:1 |
| گشتاور خروجی نامی (نیوتن متر) | 384 |
| حداکثر گشتاور خروجی (3 ثانیه) (نیوتن متر) | 460 |
| سرعت چرخش نامی (RPM) | 0.06 |
| گشتاور کج (Nm) | 1500 |
| گشتاور نگهداری (نیوتن متر) | 3000 |
| بار محوری (kN) | 30 |
| بار شعاعی (kN) | 16 |
| بهره وری | 40% |
| دقت (°) | 0.1 |
| خود قفل شدن | آره |
| وزن (کیلوگرم) | 6 |
| سوراخ های نصب | 6*M8 |
| قطر دایره مرکزی | Φ 40 میلی متر |
| سوراخ داخلی | Φ 30 میلی متر |
| دمای کار | － 30 ~ 80 ℃ (گریس ویژه اختیاری که در مکان های سردتر یا گرمتر استفاده می شود) |
| موتور دنده همسان | 24 ولت، 2 دور در دقیقه، 25 وات، 30 نیوتن متر، 8 آمپر |
تذکر:
1. برای جزئیات بیشتر ابعاد و پارامترها، لطفا به نقشه های فروش ما مراجعه کنید.
2. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
3. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
4. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
برنامه های کاربردی
سه فرم ردیابی تک محوری خورشیدی چرخان:
به طور کلی سه شکل ردیابی تک محوری خورشیدی وجود دارد: محور رهگیری شیبدار شرقی-غربی، ردیاب تک محوری مورب، محور به صورت افقی در جهت شمال به جنوب مرتب شده است، و ردیاب تک محوری صاف در جهت شرق به غرب است.این سه روش اساساً ردیابی شمال به جنوب یا شرق به غرب در امتداد چرخش تک محوره هستند و اصول کار اساساً مشابه هستند.
مقایسه دو محوری در مقابل تک محوری خورشیدی
اگر بتوان خورشيد را هم در ارتفاع و هم در آزيموت خورشيد رديابي كرد، بيشترين انرژي خورشيدي را مي توان به دست آورد و رديابي كامل يعني رديابي دو محوره بر اساس چنين معيارهايي طراحي مي شود.در مقایسه با سیستم تولید برق زاویه شیب بهینه، تولید برق دو شفت می تواند 25٪ تا 40٪ افزایش یابد.با توجه به هزینه نسبتاً بالای ردیاب های دو محوره، ردیاب های تک محوره تخت به طور گسترده در تعداد زیادی از مناطق مورد استفاده قرار می گیرند.
