جزئیات محصول:
|
| تایپ کنید: | کاهنده کرم VE9 | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | مدت زمان گارانتی: | 10 سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ تا 25 اینچ |
| کلاس IP: | IP66 | ویژگی: | خود قفل معکوس |
| برجسته کردن: | درایو چرخان عمودی VE9 محصور,درایو چرخان عمودی تک مایل,درایو ردیاب خورشیدی VE9 محصور |
||

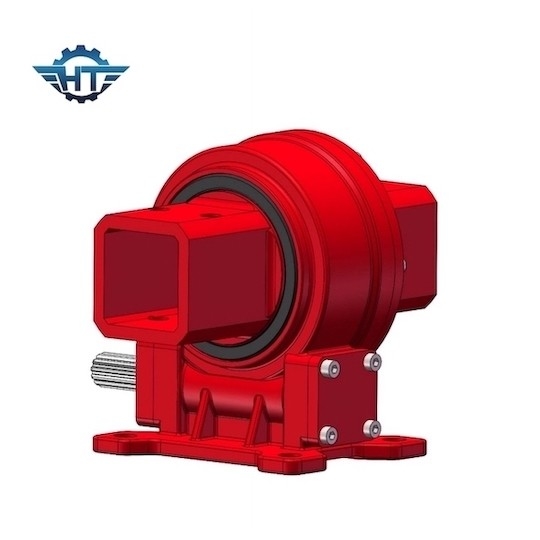

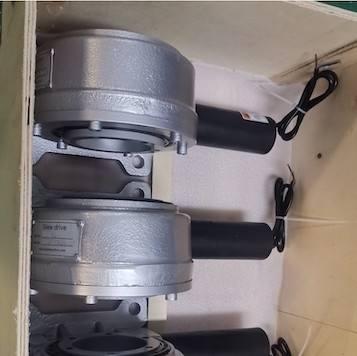

محصور VE9 عمودی ردیاب خورشیدی Slew Drive با موتور الکتریکی برای انرژی خورشیدی
توضیحات درایو چرخاننده خورشیدی الکتریکی
سیستم ردیابی درایو چرخشی خورشیدی الکتریکی یک سیستم واحد کنترل مکانیکی و الکترونیکی است که استفاده از نور خورشید را در تولید برق فتوترمال و فتوولتائیک برای دستیابی به راندمان تبدیل فوتوالکتریک بهبود یافته بهینه می‌کند.این شامل: درایوهای چرخشی، موتورها (DC، پله، سروو، موتورهای دنده سیاره ای، موتورهای میله فشار و غیره)، چرخ دنده های حلزونی، سیستم های حسگر و غیره می باشد.
دمای محیط:
محدوده دمای کار درایو چرخ دنده حلزونی: -40℃~+80℃.
مقدار راندمان مکانیکی ارائه شده توسط جفت محرک چرخ دنده حلزونی یک مقدار متوسط یا یک مقدار مرجع است که برای روانکاری خوب و تحت گشتاور و سرعت نامی مناسب است.راندمان مکانیکی را می توان با افزایش سرعت لغزش سطح دندان، افزایش زاویه مارپیچ یا افزایش زبری شیب کرم افزایش داد.
روان کننده:
قبل از خروج از کارخانه، گریس مربوطه به سطح دندان، یاتاقان و مسیر درایو چرخ دنده کرم دوار تزریق می شود تا از عملکرد طبیعی چرخ دنده کرم و جفت محرک کرم اطمینان حاصل شود.تزریق منظم گریس برای اطمینان از سازگاری کامل گریس اضافه شده با گریس اصلی ضروری است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
1. اتصال تک محوره تخت
2. پیوند تک محور مورب
3. واحد تک محور مورب
4. سیستم ردیابی خورشیدی دو محوره
