| Brand Name: | HT |
| Model Number: | VE3" |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

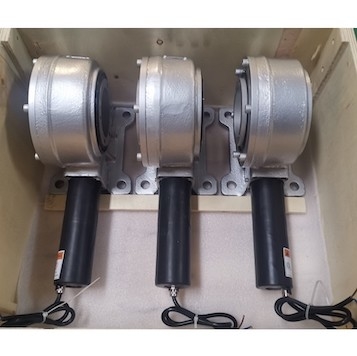

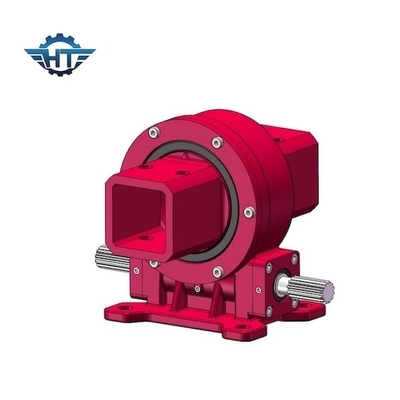

درایو چرخشی خورشیدی 3 اینچی با دقت بالا برای بازتابنده های سهموی متمرکز
توضیحات درایو چرخشی با دقت بالا
درایو چرخشی عمودی 5 اینچی با دقت بالا می تواند در نیروگاه های سهموی (PTPP) اعمال شود.این یک نوع نیروگاه حرارتی توسعه یافته است که می تواند با جمع آوری گرمای خورشید به سیال با دمای بالا برق تولید کند.
نیروگاه های سهموی شامل: بازتابنده های سهموی (آینه ها)، لوله گیرنده، سازه پشتیبانی فلزی، سیستم ردیابی که شامل درایوهای چرخشی، سنسورها و کنترل ها می شود.درایوهای چرخان بخش اصلی واحد ردیابی هستند.
پارامترهای عملکرد VE5
| مدل: | درایو چرخشی عمودی 5 اینچی |
| گشتاور خروجی نامی: | 962 نیوتن متر |
| گشتاور کج شدن: | 5000 نیوتن متر |
| بار محوری: | 16 کیلونیوتن |
| بار شعاعی: | 27 کیلونیوتن |
| گشتاور نگهداری: | 30 کیلو نیوتن متر |
| بهره وری: | 40% |
| دقت، درستی: | 0.15 درجه |
| خود قفل شدن: | آره |
| وزن: | 18 کیلوگرم |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم فرنل CSP
سیستم فتوترمال فرنل از طریق واحد ردیابی در سیستم است که شامل یک دستگاه محرک چرخشی به عنوان هسته واحد ردیابی است و آینه و کلکتور خطی در جهت شمال به جنوب قرار می گیرند.حداکثر گرمای خورشیدی را دریافت کنید
