جزئیات محصول:
|
| مدل: | SDE3" | نسبت دنده: | 31:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 600 نیوتن متر | نگه داشتن گشتاور: | 1500 نیوتن متر |
| گشتاور لحظه کج شدن: | 5800 نیوتن متر | زمان بین شروع و اتمام فرآیند تولید: | در انبار |
| رنگ استاندارد: | RAL9006 | ویژگی: | دو محور |
| برجسته کردن: | 3 اینچ Worm Drive Slew Ring, Worm Drive Slew Ring 600 NM گشتاور, 600 NM Torque slew drive solar,Worm Drive Slew Ring 600NM Torque,600NM Torque slew drive solar |
||

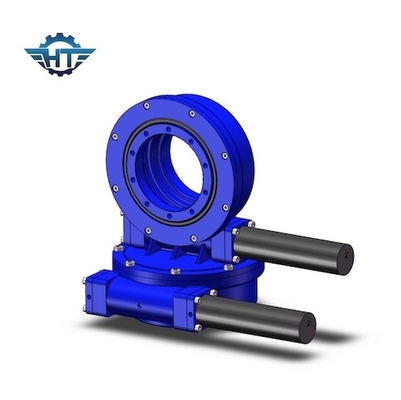

درایو دو محوره 3 اینچی با موتور پله ای برای سیستم برق خورشیدی هلیواستات
شرح درایو دو محوره
دستگاه درایو چرخشی دارای گشتاور نگهداری بالایی است که می تواند ایمنی سیستم ردیابی خورشیدی را تا حد زیادی بهبود بخشد.ساختار داخلی یک کرم دولایه و یک چرخ دنده با استحکام بالا با سطح دندان نیترید شده است که باعث پایداری و کارآمدی انتقال می شود.تماس چند دندانه بارهای بالا را تضمین می کند.و با عملکرد قفل معکوس، پایداری و ایمنی سیستم را تقویت می کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
سیستم‌های حرارتی خورشیدی برج خورشیدی (SPT) یک منبع انرژی تجدیدپذیر حرارتی کارآمد هستند که برای جذب نور مستقیم خورشید بر روی یک کلکتور مرکزی با استفاده از هزاران بازتابنده متحرک الکتریکی طراحی شده‌اند.دقت سیستم ردیابی بازتابنده به اثربخشی سیستم محرک مورد استفاده و استحکام تکنیک کنترل مورد استفاده بستگی دارد.به عنوان جزء اصلی در سیستم درایو، درایو چرخان به طور مستقیم تأثیر قابل توجهی بر پایداری کل سیستم دارد.
