جزئیات محصول:
|
| مدل: | SDE9 | نسبت دنده: | 61:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 4300 نیوتن متر | گشتاور لحظه کج شدن: | 16 کیلو نیوتن متر |
| گشتاور لحظه نگه داشتن: | 27.2 کیلونیوتن متر | بهره وری: | 40% |
| رنگ استاندارد: | RAL9006 | ویژگی: | خود قفلی محصور |
| برجسته کردن: | درایو چرخشی دو محوره 5 اینچی,درایو چرخشی دو محوره,گشتاور 800 نیوتن متری |
||

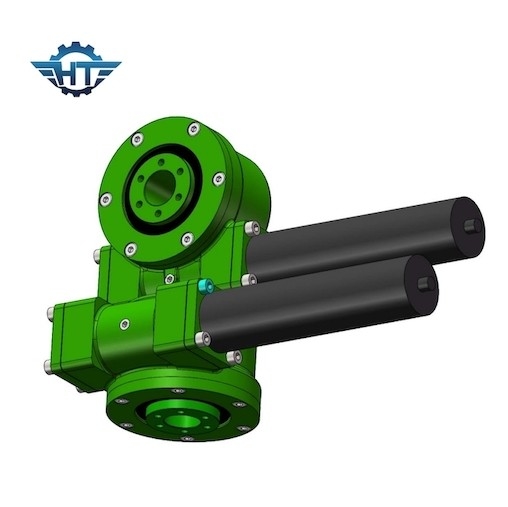

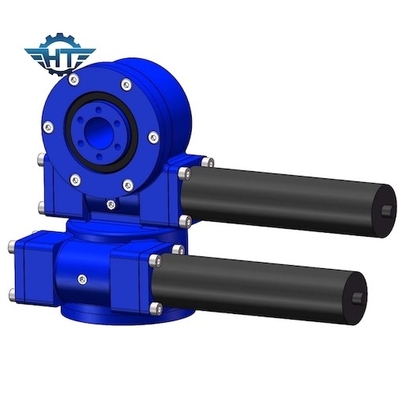

61:1 چرخ دنده 5 اینچ چرخ دنده حلزونی برای سیستم ردیابی خورشیدی دو محوره
حلقه چرخشی کرم چرخ دنده 5 اینچی توضیحات
Worm Drive، که یک درایو چرخ دنده حلزونی با مقاومت در برابر سایش بالاتر است، می تواند گشتاور خروجی قوی و گشتاور لنگر کج را با عملکرد خوب پایداری و قابلیت اطمینان بارگذاری کند.درایو کرم همچنین برای میدان دقیق ردیابی بالاتر مانند CPV، CSP، برنامه های ماهواره ای در دسترس است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
مزایای
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
برنامه های کاربردی
با اعمال درایوهای چرخشی دو محوره بر روی یک سیستم ردیابی خورشیدی، صفحات خورشیدی بدون توجه به فصل، زمان روز یا عرض جغرافیایی مناطق، همیشه به سمت خورشید جهت گیری می کنند.این می تواند به صاحب پروژه اجازه دهد تا ظرفیت برق بیشتری تا 40 درصد و در نتیجه بازدهی بیشتری کسب کند.
