جزئیات محصول:
|
| مواد: | 42CrMo، QT | نسبت دنده: | 31:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 600 نیوتن متر | نگه داشتن گشتاور: | 1500 نیوتن متر |
| گشتاور کج: | 5800 نیوتن متر | عکس العمل: | 0.15 درجه |
| نوع چرخشی: | افقی و عمودی | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | درایو حلقه چرخان موتور الکتریکی,چند دندانه درایو حلقه چرخان,گیربکس چرخشی با گشتاور 600 نیوتن متر |
||

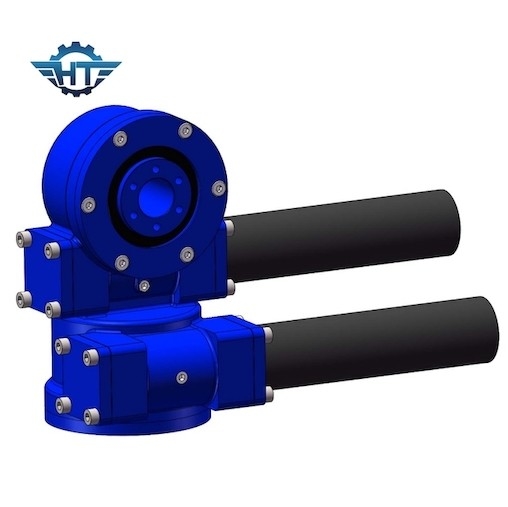

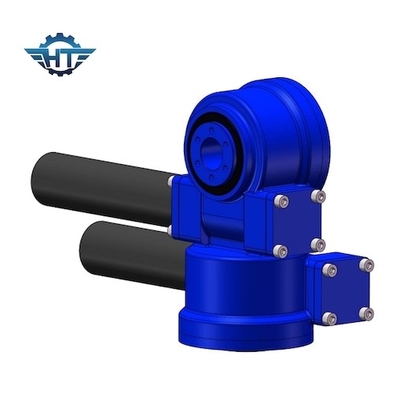

گیربکس چرخشی دو محوره SDE3 با موتور الکتریکی برای سیستم ردیابی پنل های خورشیدی
توضیحات گیربکس چرخشی دو محوره
درایوهای چرخشی برای انتقال همزمان نیروهای محوری و شعاعی و همچنین انتقال گشتاورهای کج استفاده می شوند.درایوهای چرخشی شامل یک حلقه چرخان توپ یا غلتکی، درایوهای هیدرولیک یا الکتریکی و یک محفظه کاملاً بسته است.درایوهای چرخشی سری SE با چرخ دنده حلزونی طراحی شده اند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
برنامه های کاربردی
در شرایطی که از منابع محدود انرژی فسیلی بیش از حد بهره برداری و استفاده می شود، منابع تمام نشدنی انرژی خورشیدی توجه جهانی را به خود جلب کرده است.فناوری تولید برق فتوولتائیک به سرعت در حال توسعه است.ماژول های فتوولتائیک بر روی ساپورت فتوولتائیک نصب می شوند.با توجه به اشکال مختلف ساختاری آنها، دو نوع وجود دارد: نوع ثابت و نوع ردیابی.دستگاه درایو چرخشی بر روی سیستم تولید برق ردیاب فتوولتائیک نصب می شود تا براکت ثابت به نوع ردیاب تبدیل شود.بنابراین، زاویه کار ماژول فتوولتائیک را می توان با توجه به ارتفاع یا/و زاویه آزیموت خورشید تنظیم کرد، به طوری که سطح دریافت نور ماژول فتوولتائیک می تواند در هر زمان عمود بر پرتوهای خورشید باشد.ممکن است، در نتیجه دریافت انرژی خورشیدی بیشتر و افزایش تولید برق.
