جزئیات محصول:
|
| مواد: | 42CrMo، QT | مدل: | SDE7A-57MHD |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بار محوری: | 34 کیلونیوتن | بار شعاعی: | 58 کیلونیوتن |
| برجسته کردن: | درایو دو محور ضد اشعه ماوراء بنفش,درایو چرخشی دو محوره 220 ولت AC,حلقه چرخشی کرم درایو AC 220 ولت |
||

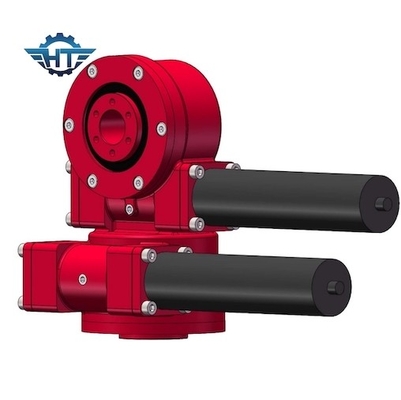

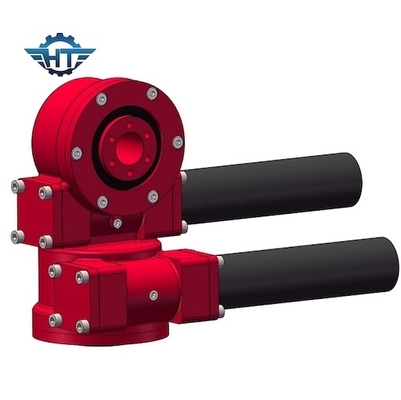

سیستم ردیابی خورشیدی ضد UV SDE7 چرخ دنده دو محوره برای براکت نصب PV
شرح چرخ دنده دو محوره SDE7
| نام محصول | درایو چرخشی SDE7 با موتورهای چرخ دنده 43 نیوتن متری 24 ولت دی سی |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن ;7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن6274 پوند |
| جایگزین های موتور | موتور AC 380V/220V;استپر موتور؛موتور بدون جارو |
| سبک محصولات | دو محور؛تک محور؛ |
| کاربرد | سیستم ردیابی دو محوره، CPV، برج (TSP)، آنتن ماهواره |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
برنامه های کاربردی
درایو چرخشی سری SDE مزایای درایوهای چرخشی عمودی و افقی را در فرآیند طراحی جذب می کند و قابلیت چرخش در جهات سه بعدی زوایای افقی و گام را به طور همزمان دارد.برای جزئیات بیشتر پارامترها، لطفاً به جدول پارامترهای عملکرد مراجعه کنید.بر اساس ساختارهای افقی و عمودی، سری ZSDE دقت خود را بسیار بهبود بخشیده است و باعث شده است که به طور گسترده در فتوولتائیک، سیستم انرژی خورشیدی متمرکز و ردیابی آنتن های ماهواره ای کوچک استفاده شود.
