جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE5" |
|---|---|---|---|
| نسبت دنده: | 37:1 | نگه داشتن گشتاور: | 9200 نیوتن متر |
| گشتاور کج: | 6000 نیوتن متر | بار محوری: | 16 کیلونیوتن |
| بار شعاعی: | 27 کیلونیوتن | بهره وری: | 40% |
| برجسته کردن: | درایو چرخشی دو محوره SDE7,آب بندی ضد آب دو محوره,درایو حلقه چرخشی بار محوری 16 کیلو نیوتن |
||

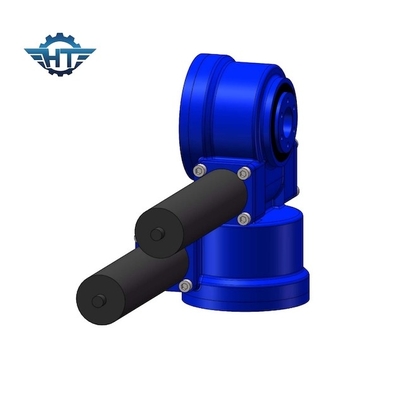

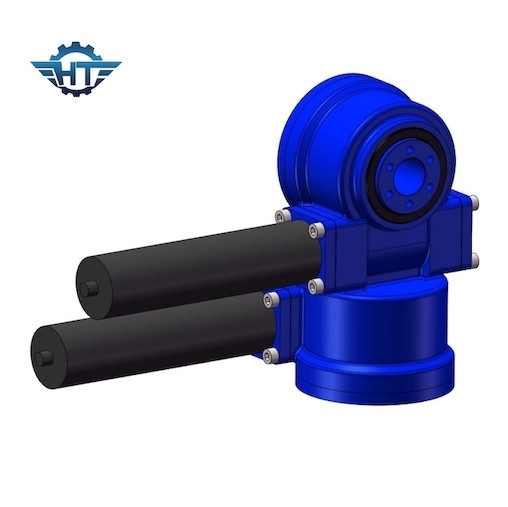

درایو چرخشی دو محوره SDE5، آب بندی ضد آب برای ردیاب های خورشیدی PV و CSP
توضیحات درایو چرخشی دو محوره SDE5
| نام محصول | درایوهای چرخشی SDE5 با موتورهای دنده 43 نیوتن متری |
| گشتاور خروجی | 800 نیوتن متر |
| گشتاور لحظه کج شدن | 6000 نیوتن متر |
| نگه داشتن گشتاور | 9200 نیوتن متر |
| رتبه بندی محوری استاتیک | 16 کیلونیوتن |
| رتبه بندی شعاعی استاتیک | 27 کیلونیوتن |
| جایگزین های موتور | موتور AC 380V/220V، موتور پله ای، موتور براشلس |
| سبک محصولات | دو محور، CPV، دیش خورشیدی، سهمی، هلیواستات |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
گشتاور لحظه کج: گشتاور بار ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر نیروی تولید شده توسط بار و فاصله بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی: بار عمودی به محور یاتاقان چرخان
بار محوری: بار موازی با محور یاتاقان چرخشی
گشتاور نگهدارنده: گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند.
خود قفل شدن: درایو چرخان تنها زمانی که بارگذاری می شود قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
درایوهای چرخشی فتوولتائیک خورشیدی سری SDE برای
محصولات با کارایی بالا توسعه یافته و طراحی شده برای سیستم های ردیابی خورشیدی، مناسب برای سیستم های ردیابی تک محوری و دو محوره فتوولتائیک، سیستم های تولید برق متمرکز فتوولتائیک، هلیواستات های برج، تولید برق پروانه ای استرلینگ، گرمایش، تولید برق متمرکز از طریق کانال، گرمایش و سایر انرژی های خورشیدی کاربردها در سیستم ردیابیهمچنین می تواند با توجه به نیاز شما سفارشی شود.
