جزئیات محصول:
|
| مدل: | SDE5 | نسبت دنده: | 37:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 800 نیوتن متر | نگه داشتن گشتاور: | 9200 نیوتن متر |
| گشتاور کج: | 6000 نیوتن متر | بهره وری: | 40% |
| عکس العمل: | 0.15 درجه | ویژگی: | خود قفل دو محوره |
| برجسته کردن: | درایو چرخاننده الکتریکی با سرعت کم,گشتاور چرخاننده برقی 6000 نیوتن متر,درایو حلقه چرخشی 6000 نیوتن متر گشتاور کج |
||

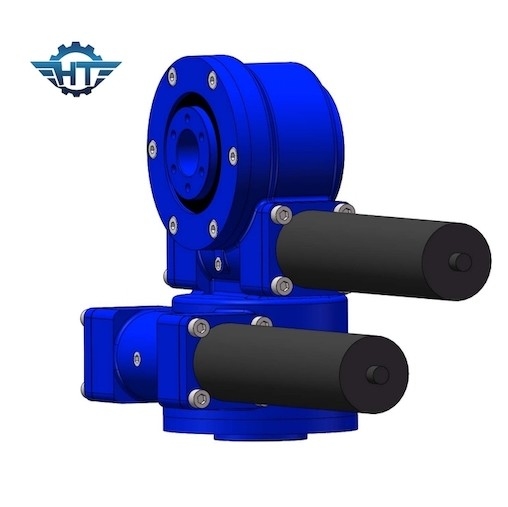

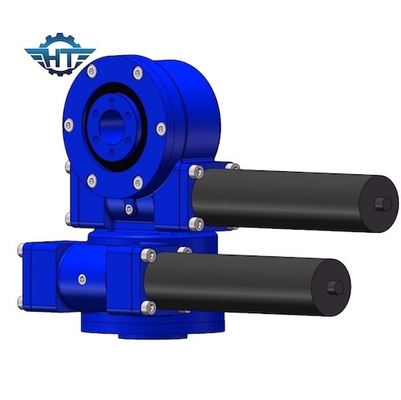

گیربکس چرخشی دو محوره کم سرعت SDE5 برای سیستم های ردیابی PV با دقت بالا
توضیحات گیربکس چرخشی دو محوره
درایو چرخشی ما دارای گشتاور واژگونی قوی است و درایو کرم پوشاننده را اتخاذ می کند، که می تواند بارهای بزرگتری را با تماس چند دندانه هدایت کند و دارای عملکرد خود قفل شونده برای افزایش ایمنی سیستم است.درایوهای چرخشی دارای عملکردی از 6 کیلو نیوتن متر تا 220 کیلو نیوتن متر گشتاور نگهدارنده، 200 نیوتن متر تا گشتاور خروجی 63 کیلو نیوتن متر، ظرفیت بارگذاری لنگر شیب 500 تا 271 کیلو نیوتن متر و نسبت دنده از 31:1 تا 156600:1 هستند.نصب می تواند افقی، عمودی یا ترکیبی چند محوره باشد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
ابعاد و پارامترهای فوق ممکن است به روز یا تنظیم شوند، برای ابعاد و پارامترهای دقیق تر، لطفاً به نقشه های فروش ما مراجعه کنید.
طراحی خاص با توجه به برنامه ها و پروژه های مختلف
این می تواند با انواع مختلف موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای سروو و غیره مطابقت داشته باشد.
سطح دستگاه محرک چرخشی با توجه به نیاز مشتری با هر رنگی قابل پاشیدن است
برنامه های کاربردی
درایوهای چرخان ما برای عمر طولانی و نگهداری کم طراحی شده اند.آنها به فضای نصب بسیار کمی نیاز دارند اما می توانند حداکثر بار را تحمل کنند.به همین دلیل است که آنها راه حلی برای بسیاری از کاربردها هستند: درایوهای چرخشی برای جنگلداری، کشاورزی، معدن، سکوهای سرنشین دار، کاربردهای متعدد دریایی و همچنین ماشین سازی و مهندسی، سیستم های ردیابی خورشیدی متمرکز، سیستم های ردیابی خورشیدی تک محوره یا دو محوره.
