جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo، QT | مدل: | SDE 7 |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی: | 0.8 کیلونیوتن متر |
| نگه داشتن گشتاور: | 6 کیلو نیوتن متر | گشتاور کج: | 9.2 کیلونیوتن متر |
| بهره وری: | 40% | رنگ: | بر اساس RAL |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

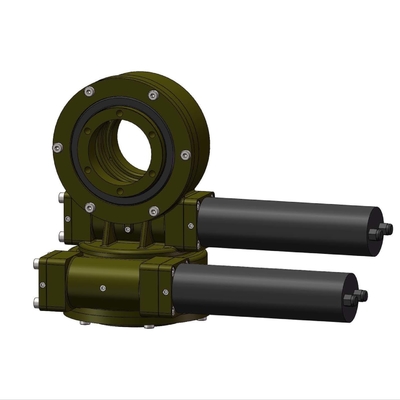

گیربکس SDE Slew Drive سفارشی برای آنتن ماهواره ردیابی دو محوره و CSP
توضیحات گیربکس Slew Drive
درایو چرخشی Hangtuoاز محفظه، یاتاقان چرخان، آب بندی، کرم پوشاننده با تعدادی قطعات یدکی تکمیل شده تشکیل شده است.ما همچنین می‌توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده برای درایوهای چرخشی تولید کنیم که می‌تواند برای جهت عقربه‌های ساعت و جهت چرخش خلاف جهت عقربه‌های ساعت حرکت کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
مزیت - فایده - سود - منفعت
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
برنامه های کاربردی
دستگاه چرخان دو محوره Hangtuo می تواند حول دو محور مستقل و مجزا بچرخد تا گشتاور تولید کند و در نتیجه به طیف گسترده ای از انتقال پایدار و با دقت بالا دست یابد.کاربردها شامل ردیاب های خورشیدی، هلیواستات، فتوولتائیک متمرکز (CPV) و آنتن های ماهواره ای و رادیویی است.
