جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo، QT | مدل: | دو محور 7 اینچ |
|---|---|---|---|
| نگه داشتن گشتاور: | 13.5 کیلونیوتن متر | گشتاور کج: | 13.2 کیلونیوتن متر |
| بهره وری: | 40% | بار محوری: | 34 کیلونیوتن |
| بار شعاعی: | 58 کیلونیوتن | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | درایو چرخشی دو محوره 800 دور در دقیقه,درایو چرخشی دو محوره 24 ولت دی سی,24 ولت دی سی خورشیدی |
||

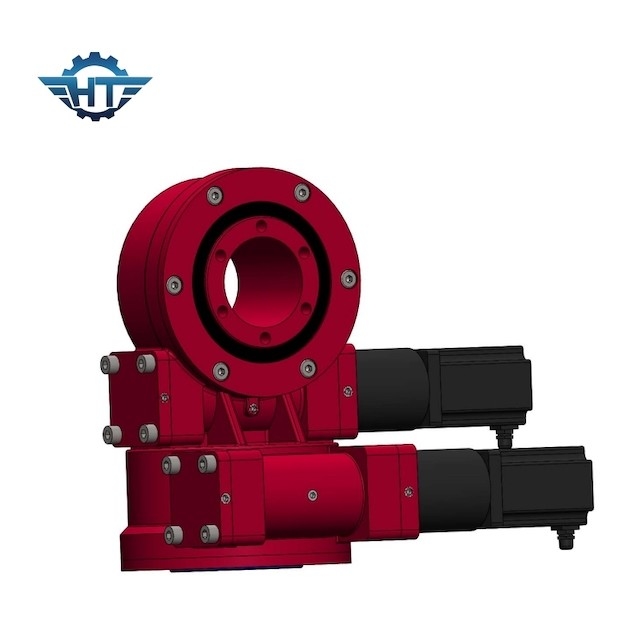

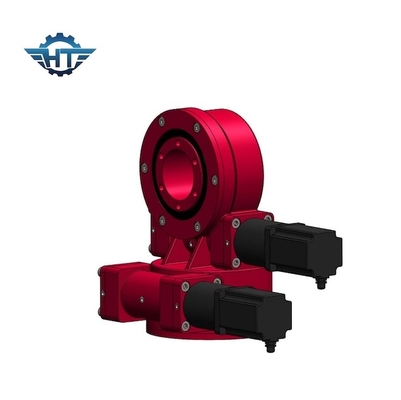

Worm and Worm Wheel SDE7 دو محوره دو محور با گیربکس سیاره ای برای ردیاب های PV
شرح درایو دو محوره
ردیاب های خورشیدی را می توان بر اساس مشخصات مکانیکی به ردیاب های تک محوری و ردیاب های دو محوره تقسیم کرد.از آنجایی که سیستم‌های دو محوره قادر به ردیابی بهینه خورشید هستند، در انواع فناوری‌های خورشیدی متمرکز PV، CPV، CSP محبوب‌تر هستند.ما موتورهای هیدرولیک، موتورهای الکتریکی، موتورهای پله ای برای مطابقت با درایوهای چرخشی با توجه به شرایط کاری مختلف آن داریم، پارامتر موتور الکتریکی به شرح زیر است:
| داده های موتور | داده های گیربکس سیاره ای | ||
| ولتاژ محاسبه شده | 24VDC | نسبت | 398:1 |
| جریان رتبه بندی شده | 1.3A | گشتاور خروجی | 43 نیوتن متر |
| سرعت رتبه بندی شده | 800 دور در دقیقه | سرعت خروجی | 2 دور در دقیقه |
| سطح محافظت شده | IP55/65/66 | سر و صدا | <60db |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
پرسش و پاسخ
پارامترهای موجود در نقشه فنی به چه معناست؟
گشتاور لحظه کج: گشتاور بار ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر نیروی تولید شده توسط بار و فاصله بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی: بار عمودی به محور یاتاقان چرخان
بار محوری: بار موازی با محور یاتاقان چرخشی
گشتاور نگهدارنده: گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند.
خود قفل شدن: درایو چرخان تنها زمانی که بارگذاری می شود قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
