جزئیات محصول:
|
| مواد: | QT | تایپ کنید: | کرم و چرخ کرم |
|---|---|---|---|
| طول عمر: | 30 سال | کاربرد: | ردیاب خورشیدی دو محوره |
| نسبت دنده: | 57 | مسکن محصور: | آره |
| عکس العمل: | کمتر از 0.1 درجه | کارایی: | 40% |
| برجسته کردن: | slewing ring drive,small slew drive,small slew drive |
||

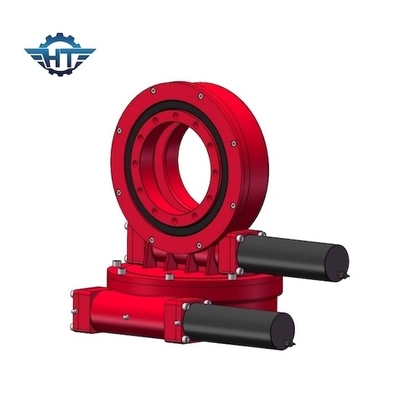

گشتاور نگهدارنده درایو چرخشی دو محوره مواد QT 13 KNm برای سیستم ردیابی خورشیدی
توضیحات درایو دو محوره

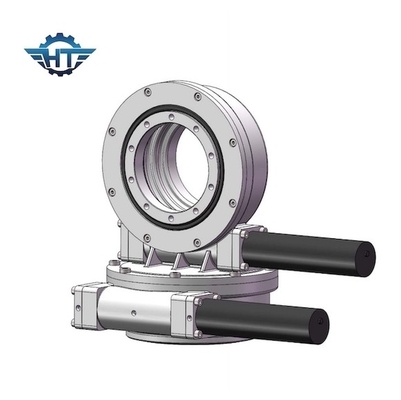

SDE7 Slewing Drive برای ردیاب خورشیدی دو محوره
نام تجاری: HT
شماره مدل: SDE3A
وضعیت: نو
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور
گشتاور خروجی: 2000 نیوتن متر
گشتاور لنگر شیب: 13500 نیوتن متر
گشتاور نگهداری: 13200 نیوتن متر
امتیاز محوری: 34 KN
امتیاز شعاعی: 58 KN
نسبت دنده: 57:1
دقت ردیابی: ≤ 0.1 درجه
موتور: 12 ولت، 24 ولت، موتور DC، موتور 380 ولت، 220 ولت AC
وزن خالص: 56 کیلوگرم
زمان تحویل: ظرف 15 روز کاری پس از تایید سفارش و دریافت پرداخت.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره |
705 کیلوگرم
|
برنامه های کاربردی
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
مشخصات موقعیت یاب دو محوره SDE
1) درایو چرخشی سری SDE که به طور گسترده برای قطعات چرخش نسبی ردیاب خورشیدی استفاده می شود.
2) ردیاب دو محوره PV خورشیدی و خورشیدی
درایوهای چرخشی دو محوره SDE برای یک عمر میدانی 30 ساله با موقعیت یابی دقیق سه بعدی تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو ایجاد می کنند.ما تمام اجزا و مواد خام خود را با استفاده از استانداردهای تعیین شده توسط گواهینامه های ISO 9001، CE برای به حداکثر رساندن عمر مزرعه واجد شرایط می کنیم.
