جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 7500 نیوتن متر |
| بار محوری: | 34 کیلونیوتن | بار شعاعی: | 58 کیلونیوتن |
| برجسته کردن: | hydraulic slew motor,slewing gear,slewing gear |
||

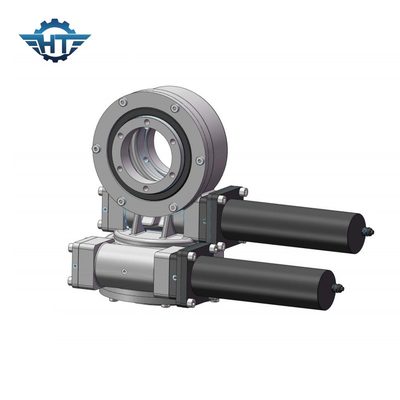

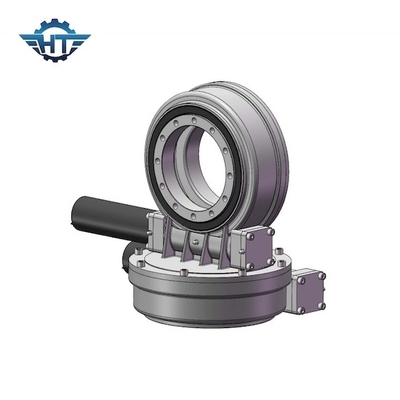

گیربکس چرخشی دو محوره 7 اینچی با موتور الکتریکی 24 ولت DC برای سیستم ردیابی خورشیدی
توضیحات گیربکس Slew Drive
درایوهای چرخشی دو محوره برای موقعیت هایی که نیاز به چرخش هم به صورت عمودی و هم به صورت افقی دارند، مناسب هستند.کاربردهای معمولی شامل ردیاب های خورشیدی دو محوره، دیش های ماهواره و رادار، ماشین هایی است که نیاز به حرکت 360 درجه در هر دو جهت دارند.درایو چرخان Hangtuo از طراحی یکپارچه گام و آزیموت استفاده می کند و ساختار کلی جمع و جور است که مشکل نصب پیچیده کاهنده تقسیم را حل می کند، قطعات اضافی را کاهش می دهد و میزان خرابی موتور اصلی را کاهش می دهد.در همان زمان، به منظور اطمینان از یاتاقان قابل اعتماد، درایو چرخشی آزیموت سیستم از بلبرینگ‌های تماسی چهار نقطه‌ای با استحکام بالا استفاده می‌کند، که می‌تواند یک لحظه واژگونی بزرگ را در حالی که نیروی محوری و نیروی شعاعی خاصی را تحمل می‌کند، تحمل کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
