جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo، QT | نسبت دنده: | 125:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 16 کیلو نیوتن متر | نگه داشتن گشتاور: | 89 کیلو نیوتن متر |
| گشتاور کج: | 65 کیلو نیوتن متر | رنگ استاندارد: | RAL 9006 |
| عکس العمل: | کمتر از 0.1 درجه | نوع چرخشی: | دو محور |
| برجسته کردن: | slewing ring drive,small slew drive,small slew drive |
||

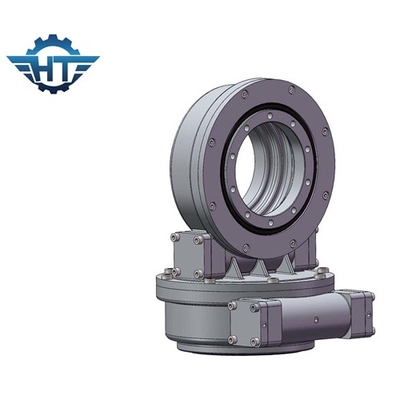

SDE21 Gear Ratio 125 / 1 درایو چرخ دنده کرم ساعت شنی با محفظه محصور برای CPV
Worm Gear Slew Drive توضیحات
درایوهای چرخشی برای انتقال همزمان نیروهای محوری و شعاعی و همچنین انتقال گشتاورهای کج استفاده می شوند.درایوهای چرخشی شامل یک حلقه چرخان توپ یا غلتکی، درایوهای هیدرولیک یا الکتریکی و یک محفظه کاملاً بسته است.درایوهای چرخشی سری SE با چرخ دنده حلزونی طراحی شده اند.

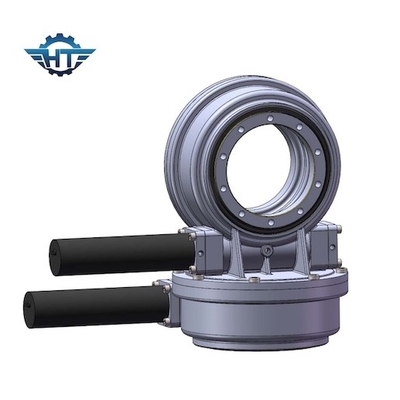

SDE3,SDE7,SDE21 دارای گواهینامه ISO9001/CE چرخ دنده کرمی برای ردیاب خورشید
1) گشتاور خروجی و بار نگه داشتن بالاتر
2) دقت ردیابی بالا
3) مقاومت در برابر خوردگی قوی و آب بندی موثر
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
توجه: ابعاد و پارامترهای فوق ممکن است به روز یا تنظیم شوند، برای ابعاد و پارامترهای دقیق تر، لطفاً به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
فیلدهای کاربردی
| میدان برق باد | ماشین آلات متالورژی |
| صنعت سبک | تجهیزات سنگین |
| ماشین آلات بندری / دریایی | محصولات نظامی |
| معدن ماشین آلات ساختمانی | تجهیزات کار فولاد |
| تصفیه خانه فاضلاب | ماشین آلات کشاورزی |
