جزئیات محصول:
|
| مواد: | QT | مدل: | دو محور 21 اینچ |
|---|---|---|---|
| نگه داشتن گشتاور: | 89 کیلو نیوتن متر | گشتاور کج: | 65 کیلو نیوتن متر |
| بهره وری: | 40% | رنگ: | همان طور که درخواست شد |
| عکس العمل: | کمتر از 0.1 درجه | کاربرد: | ماشین آلات ساختمانی |
| برجسته کردن: | small slew drive,worm drive motor,worm drive motor |
||

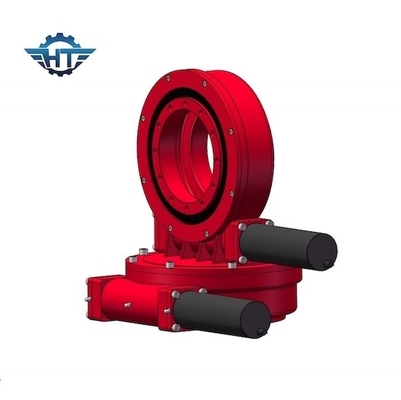

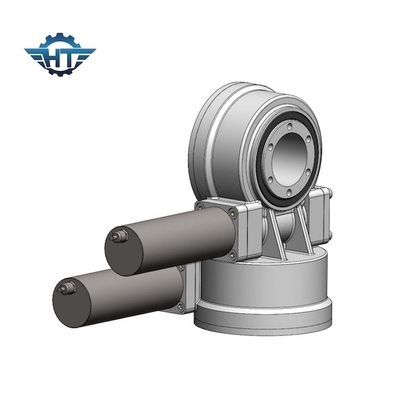

SDE21 اینچ درایو دو محوره با گشتاور بالا برای ماهواره / ربات / ماشین آلات ساختمانی
شرح درایو دو محوره ماهواره ای
طراحی درایو چرخشی دو محوره با درایو دو محوره به طور همزمان.این محصول نسبت به درایو چرخشی سری SE تماس بیشتری با دندان دارد و گشتاور خروجی آن دو برابر است.
امکانات
گزینه های موتور دنده
گیربکس های الکتریکی و سیاره ای را می توان با توجه به نیاز مشتری طراحی کرد. درایو چرخان دارای مزیت برای صرفه جویی در فضا در امکانات، حداکثر ظرفیت بار در یک طراحی فشرده، طول عمر زیاد، کاهش هزینه های نگهداری است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
درایو چرخشی دو محوره را می توان در سیستم ردیابی خورشیدی، دیش خورشیدی، PV، CPV، CSP، توربین بادی و بشقاب ماهواره ای اعمال کرد.
