جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | شماره مدل: | SDE21 |
|---|---|---|---|
| OEM: | در دسترس | کاربرد: | برج خورشیدی و PV متمرکز |
| نسبت: | 125 | مسکن محصور: | آره |
| ضمانتنامه: | 3 سال | طول عمر: | 30 سال |
| روش چرخش: | دو جهت | ||
| برجسته کردن: | درایو حلقه چرخشی Worm Gear,درایو حلقه چرخشی کارخانه متمرکز برج,درایو حلقه چرخشی Selflock Sde |
||

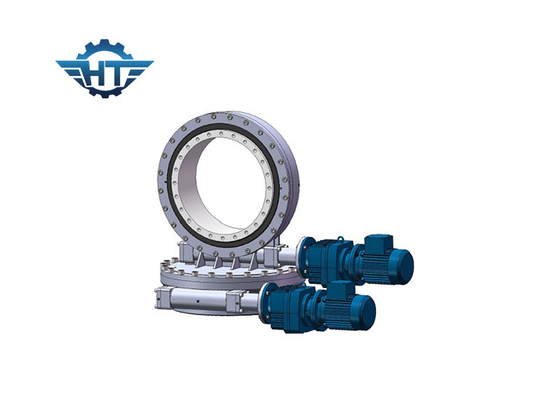

درایو حلقه چرخ دنده حلزونی خودکار سری SDE که برای کارخانه متمرکز برج و CPV استفاده می شود
درایو دو محوره با دقت بالا برای ردیاب خورشیدی
به طور کلی، درایو چرخ دنده slew مورد استفاده در ماشین آلات بندری، وسایل نقلیه ساختمانی ویژه، تریلرها، انواع جرثقیل ها، سکوی کاری هوایی.امروزه، به عنوان درخواست جهانی برای انرژی پاک، درایو چرخشی به طور گسترده ای در سیستم های ردیابی خورشیدی، توربین های بادی کوچک استفاده می شود.
Hangtuo به طور کامل با تمام ماشین آلات پیشرفته برای ساخت، مونتاژ، بازرسی، فرآیندهای آزمایش و تمیز کردن خودکار و رنگ آمیزی و خطوط پوشش برق مجهز است.
درایو چرخشی ترکیبی از حلقه چرخان با کرم ساعت شنی shft است که تماس بیشتر با دندان، افزایش گشتاور درایو و چرخش نرم‌تر را فراهم می‌کند.
امکانات
1. بارهای شعاعی و محوری و لنگرهای کج به طور همزمان
2. صرفه جویی در فضا در تاسیسات
3. حداکثر ظرفیت بار در یک طراحی فشرده
4. طول عمر زیاد
5. گشتاور خروجی بیشتر و بار نگه داشتن
6. دقت ردیابی بالا
7. مقاومت در برابر خوردگی قوی و آب بندی موثر
لیست قطعات کلیدی
1، پایگاه مسکن
2، حلقه چرخان
3، Raceway
4، مهر
5، بشقاب بالا
6، درایو (موتور هیدرولیک / موتور الکترونیکی)
7، آداپتور موتور
8، O-ring
9، سوراخ ورودی
10، شفت مقابل موتور
11، سرپوش انتهایی
12، جلد
13، رمزگذار
مزایای
1. ما می توانیم اندازه های مختلف درایو چرخان را عرضه کنیم.
2. محدوده قطر: 3 اینچ -----25 اینچ، محدوده وزن: 25 کیلوگرم --------705 کیلوگرم
3. طراحی و ساخت با توجه به نیاز مشتری، OEM slewing drive.
4. کیفیت بالا، قیمت رقابتی، تحویل سریع و بهترین خدمات.
استانداردها
ISO9001:2008، CE
پارامترهای درایو چرخشی دو محوره
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
