جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 37:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | درایو دو محوره |
| کاربرد: | ردیاب های خورشیدی دو محوره | سرویس OEM: | در دسترس |
| محل منبع: | چانگژو، چین | راننده: | موتورهای 12/24vdc، موتورهای پله ای |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

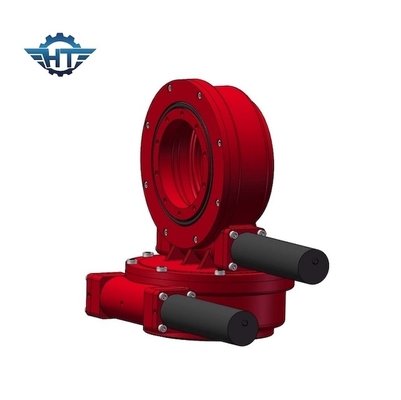

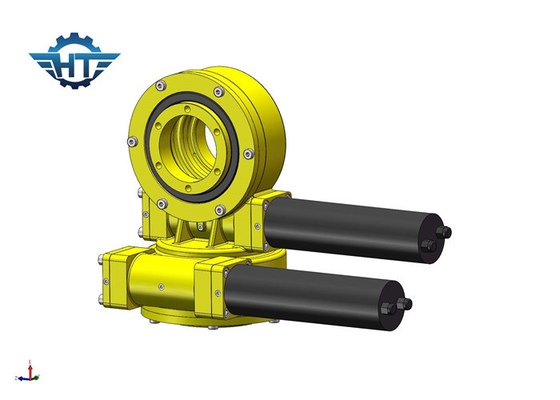

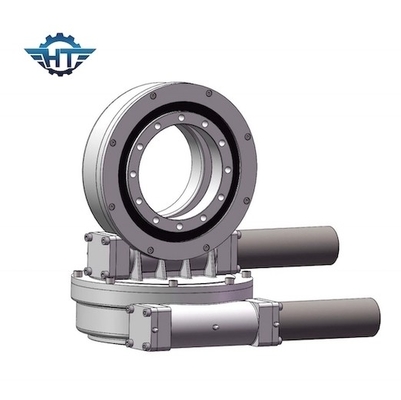

درایو دو محوره SDE5 با محفظه بسته IP66 برای ردیاب های خورشیدی دو محوره در فضای باز
توضیحات درایو دو محوره
این عمدتا با یاتاقان چرخان، محفظه و شفت کرم و غیره نصب شده است.
دارای ویژگی های ساختار فشرده، گشتاور کافی، سر و صدای کم، قابلیت ضد نیرو خوب و عملکرد پایدار و ایمن است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
درایو چرخشی قادر است بار محوری، بار شعاعی و ممان کج را تحمل کند.میز گردان یا قاب در آزیموت و ارتفاعی که توسط درایو چرخشی هدایت می شود می چرخد.
این در جرثقیل / بیل مکانیکی / انرژی خورشیدی / کامیون کار سربار / ماشین های دیگر استفاده می شود.
مزایای
1. طراحی شده با شفت کرم ساعت شنی که تماس بیشتر با دندان و گشتاور بالاتر را فراهم می کند
2. عمر سرویس با سخت شدن دنده و راه آهن افزایش می یابد
3. عملکرد محصول تست شده و کیفیت محصول تضمین می شود.
کاربردهای زیادی وجود دارد که می توان از درایو چرخشی استفاده کرد، در درجه اول به این دلیل که برای کاربردهایی که هم به قدرت نگهداری بار و هم به قدرت گشتاور چرخشی نیاز دارند عالی است.
