جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | درایو سولار چرخشی با گشتاور بالا,2000 نیوتن متر درایو سولار کرم خورشیدی,موتور چرخ دنده سولار درایو |
||

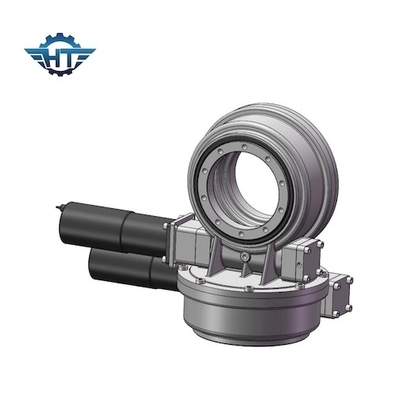

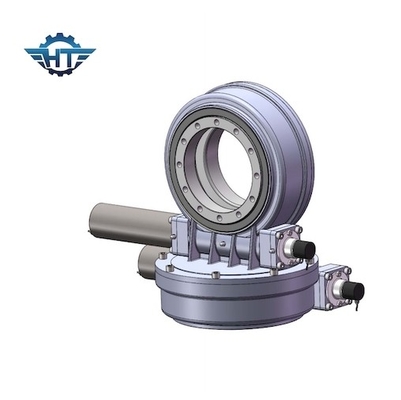

درایو چرخشی کرم درایو با گشتاور بالا برای سیستم ردیابی خورشیدی با موتور دنده
Worm Drive Slewing Drive توضیحات
برای یک سیستم ردیابی خورشیدی دو محوره، بر اساس ساختار براکت متفاوت، سه نوع راه حل درایوهای چرخشی را می توان اعمال کرد:
1. از دو درایو چرخشی تک محور افقی (نوع se) استفاده کنید.
2. از یک افقی (نوع se) و دیگری عمودی (نوع ve) استفاده کنید.
3. از یک درایو دو محوره استفاده کنید.
همه این راه حل ها می توانند به ردیابی خورشید هم به صورت عمودی و هم به صورت افقی دست یابند، یعنی ردیابی خورشید در تمام مدت با نور مستقیم خورشید.
پارامترهای درایو چرخشی دو محوره
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
درایوهای Slew اعمال شده در ردیاب خورشیدی دو محوره
| نام محصول | SDE7 Slew Drives |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلونیوتن7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن ;6274 پوند |
| جایگزین های موتور | موتور 12/24/48VDC;استپر موتور;موتور بدون جارو |
| سبک محصولات | دو محور؛CPV/HCPV;دیش خورشیدی;برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
| میدان تابلوی پیشنهادی | 30 متر مربع |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
