جزئیات محصول:
|
| شماره مدل: | SDE9، ZSDE9 | چرخه کار: | 30 سال |
|---|---|---|---|
| ضمانتنامه: | 5 سال | گزارش بازرسی: | آره |
| باز بودن: | بسته شد | ساختار: | کرم و چرخ دنده |
| کاربرد: | سیستم ردیابی پنل خورشیدی | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | محفظه محفظه کرم چرخ دنده درایو,چرخ دنده حلزونی درایو 12 اینچ,موتور چرخشی 12 اینچ |
||

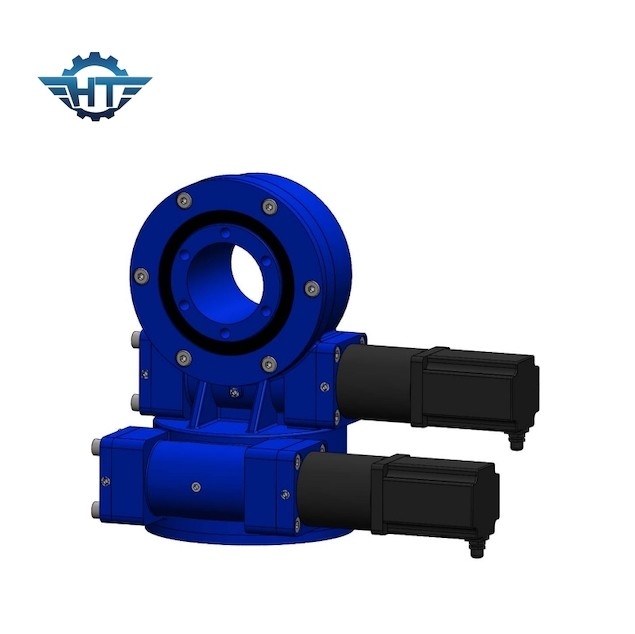

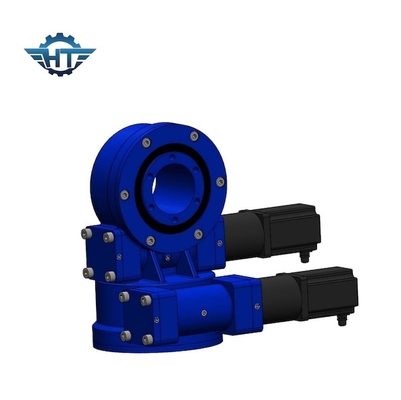

درایو چرخاننده چرخ دنده کرمی، محفظه محصور برای سیستم ردیابی پنل خورشیدی
شرح درایو چرخ دنده کرم پوشیده شده
درایو چرخشی دو محوره اعمال شده در سیستم ردیابی خورشیدی دو محوره به دلیل توانایی آنها در پیروی از خورشید در هر جهتی، سطوح بهینه انرژی خورشیدی را امکان پذیر می کند.مهم نیست که خورشید در کجای آسمان باشد، می‌تواند خود را به گونه‌ای زاویه دهد که در تماس مستقیم با خورشید باشد.از آنجایی که در معرض محیط وحشی قرار می گیرد، باید ضد آب، ضد شن و ماسه باشد و در برابر بار باد، بار برف و طوفان باران برای زندگی مزرعه 25 ساله مقاومت کند.گاهی اوقات، همچنین باید تحت اختلاف دمای زیاد کار کند که چالش بزرگی برای پوشش سطح، لاستیک های آب بندی و همچنین گریس روان کننده است.
پارامترهای عملکرد درایو چرخشی مدل SDE
|
پارامترهای عملکرد مدل SDE |
||||||||||||
|
مدل |
گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
25 کیلوگرم |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
34 کیلوگرم |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
56 کیلوگرم |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
92 کیلوگرم |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
160 کیلوگرم |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
224 کیلوگرم |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
320 کیلوگرم |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
492 کیلوگرم |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
705 کیلوگرم |
کاربرد
سیستم CSP برج (TSP)
برج جمع کننده یا سیستم کلکتور مرکزی یک سیستم CSP برج از آینه های ردیابی خورشید به نام هلیواستات برای متمرکز کردن نور خورشید بر روی یک کلکتور در بالای برج استفاده می کند.سیال انتقال حرارت در کلکتور تا دمای 600 درجه سانتیگراد گرم می شود و برای تولید بخار استفاده می شود و سپس برای تولید برق در یک توربین بخار معمولی استفاده می شود.در طول این مدت، درایو چرخان باید بچرخد تا آینه بتواند بیشترین گرمای خورشیدی را جذب کند و این کاربرد به فاصله بهتر و پایداری بهتر درایو چرخان نیاز دارد.
