جزئیات محصول:
|
| شماره مدل: | گیربکس حلزونی دو محوره SDE5 | نسبت دنده: | 37:1 |
|---|---|---|---|
| گام: | یک قدم | باز بودن: | بسته شد |
| کاربرد: | Parabolic Trough CSP | طول عمر: | 30 سال |
| دقت ردیابی: | 0.15 درجه | ||
| برجسته کردن: | SDE5 دو محور Slew Drive, Fresnel Parabolic Dual Axis Slew Drive, Fresnel Parabolic Slewing Ring Drive,Fresnel Parabolic Dual Axis Slew Drive,Fresnel Parabolic Slewing Ring Drive |
||

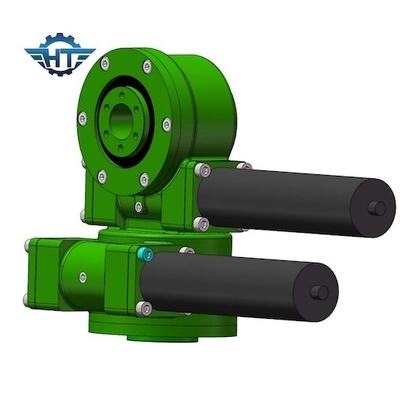

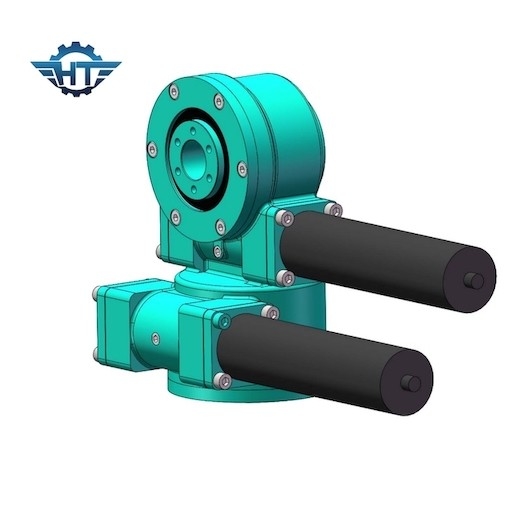

درایوهای چرخشی دو محوره SDE5 برای نیروی خورشیدی متمرکز فرنل، سهموی
توضیحات درایوهای چرخشی دو محوره SDE5
|
کاربرد |
سیستم ردیابی خورشیدی دو محوره |
|
شماره محور |
دو |
|
اندازه |
5 اینچ
|
|
گواهینامه |
CE، ISO9001 |
|
تاریخ تولید |
3 ~ 45 روز بر اساس مقادیر سفارش |
|
گشتاور خروجی |
800 نیوتن متر |
|
گشتاور کج شدن |
6000 نیوتن متر |
|
نگه داشتن گشتاور |
9200 نیوتن متر |
|
نسبت دنده |
37:1 |
|
عمر سرویس |
30 سال |
|
کلاس حفاظتی |
IP66 |
| خود قفل شدن | آره |
| بهره وری | 40% |
| وزن | 34 کیلوگرم |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
این می تواند نه تنها برای سیستم ردیابی خورشیدی، بلکه دیش خورشیدی، PV، CPV، CSP، توربین بادی و بشقاب ماهواره ای مورد استفاده قرار گیرد. آنها برای عمر طولانی، کار در شرایط محیطی سخت، اندازه های مختلف در دسترس، از جمله سفارشی، آسان طراحی شده اند. نصب و گارانتی محصول
