جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | سرویس OEM: | در دسترس |
|---|---|---|---|
| وزن: | 160 کیلوگرم | ویژگی: | دنده خود قفل |
| سایت نصب: | پشت بام و میدان | نصب: | نصب سریع |
| بسته حمل و نقل: | مورد استاندارد تخته سه لا | زمان بین شروع و اتمام فرآیند تولید: | در انبار |
| برجسته کردن: | IP66 Worm Gear Slew Drive, Heliostat CSP Worm Gear Slew Drive, Heliostat CSP slew drive motor,Heliostat CSP Worm Gear Slew Drive,Heliostat CSP slew drive motor |
||

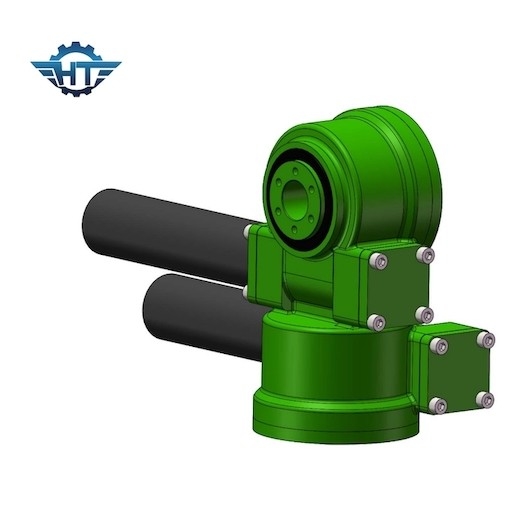

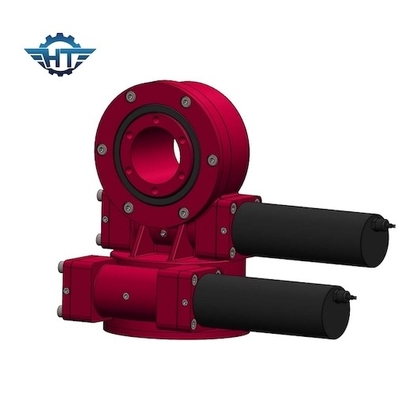

IP66 Worm Gear Slew Drive برای ایستگاه های برق Heliostat CSP با دقت ردیابی بالا
Worm Gear Slew Drive توضیحات
درایو چرخان به بهینه سازی ساختار کلی طراحی سیستم کمک می کند و اطمینان می دهد که ساختار کلی بسیار قوی است.طرح‌های درایو چرخشی ما تجزیه و تحلیل مهندسی سه بعدی با قابلیت اطمینان بالا را انجام می‌دهند.تمام درایوهای چرخان با رنگ C4 پردازش می شوند تا از چرخه عمر 30 ساله اطمینان حاصل شود.درایو چرخشی ما گشتاور راه اندازی پایینی دارد که کار را کارآمدتر می کند، سرعت کاهش می یابد و عمر سرویس تا حد زیادی افزایش می یابد.
پارامترهای SDE12
| کاربرد | سیستم ردیابی خورشیدی دوگانه |
| شماره محور | 2 |
| اندازه | 12 اینچ |
| گواهینامه | CE، ISO9001 |
| تاریخ تحویل | 30 تا 45 روز |
| گشتاور خروجی | 5800 نیوتن متر |
| گشتاور کج شدن | 25000 نیوتن متر |
| نگه داشتن گشتاور | 41000 نیوتن متر |
| نسبت دنده | 78:1 |
| عمر سرویس | 30 سال |
| سطح حفاظت |
IP66 |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
بسته بندی و حمل و نقل
همه درایوهای slew با جعبه چوبی بدون بخور بسته بندی می شوند.
از حمل و نقل دریایی، حمل و نقل هوایی، حمل و نقل جاده ای، اکسپرس مانند TNT، DHL، UPS، EMS، Fedex و غیره برای حمل و نقل محموله نمونه و کوچک پشتیبانی کنید.
