جزئیات محصول:
|
| شماره مدل: | چرخ دنده 17 اینچی | ماده خام: | 50Mn، 42CrMo |
|---|---|---|---|
| باز بودن: | بسته شد | وزن: | 320 کیلوگرم |
| نسبت: | 102:1 | کاربرد: | سیستم ردیابی خورشیدی |
| MOQ: | یک تکه | راه حمل و نقل: | از طریق دریا، هوا، اکسپرس، قطار |
| برجسته کردن: | Worm Gear Dual Axis Slew Drive, Dual Axis Slew Drive 17 inch, Worm Gear Slew Drive 17 inch,Dual Axis Slew Drive 17 inches,Worm Gear Slew Drive 17 Inches |
||

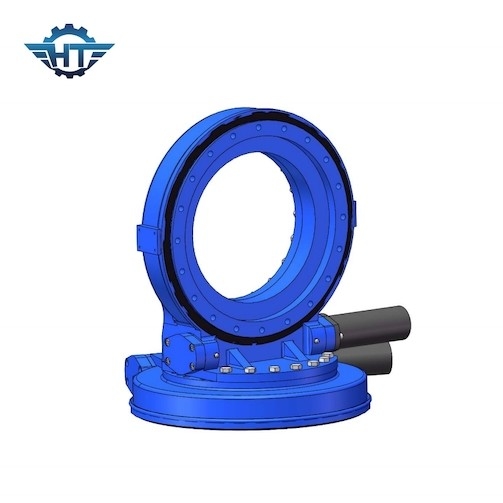

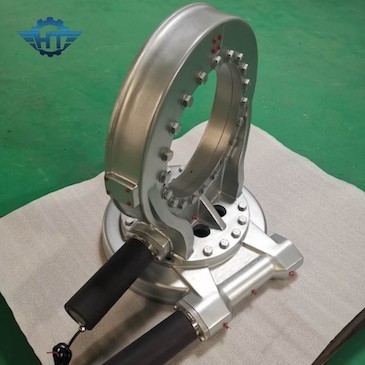

چرخ دنده دو محوره Worm Gear با موتور الکتریکی برای سیستم ردیابی خورشیدی
توضیحات درایو چرخ دنده
درایو چرخان گیربکسی است که می تواند بارهای شعاعی و محوری را به طور همزمان تحمل کند و گشتاور چرخشی با سرعت کم را منتقل کند.چرخش می تواند روی یک محور یا چند محور باشد.درایو چرخشی از چرخ دنده ها، کرم ها، مهر و موم ها، محفظه ها و موتورها و سایر اجزای کمکی مونتاژ می شود.نوع محفظه درایو چرخشی معمولاً در سیستم ردیابی خورشیدی استفاده می شود زیرا باید حداقل 25 سال در فضای باز از آن استفاده شود.ما همچنین می توانیم یک موتور الکتریکی یا موتور هیدرولیک مناسب را با توجه به نیازهای فنی شما انتخاب کنیم.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت
2. درجه حفاظت IP66 برای جلوگیری از آب و گرد و غبار
3. انواع SE، VE و SDE درایوهای چرخان نیاز برنامه های مختلف را برآورده می کنند.
درایوهای چرخشی تک محور عمودی VE بیشتر در سیستم ردیابی خورشیدی، قدرت هماهنگ سهموی استفاده می شود، در حالی که درایوهای چرخشی تک محور افقی SE در سیستم ردیابی خورشیدی، ماشین آلات ساختمانی و توربین های بادی استفاده می شود.درایوهای چرخشی دو محوره SDE در PV، CSP، CPV، آنتن ماهواره و دیش های استرلینگ استفاده می شوند.
