جزئیات محصول:
|
| باز بودن: | بسته شد | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | فرم انتقال: | چرخ دنده کرم |
| دقت ردیابی: | 0.15 درجه | گام: | یک قدم |
| بهره وری: | 40% | رنگ استاندارد: | خاکستری نقره ای |
| برجسته کردن: | درایو هیدرولیک عمودی افقی,موتور کرم درایو موتور 24 ولت,موتور اسلو درایو 24 ولت |
||

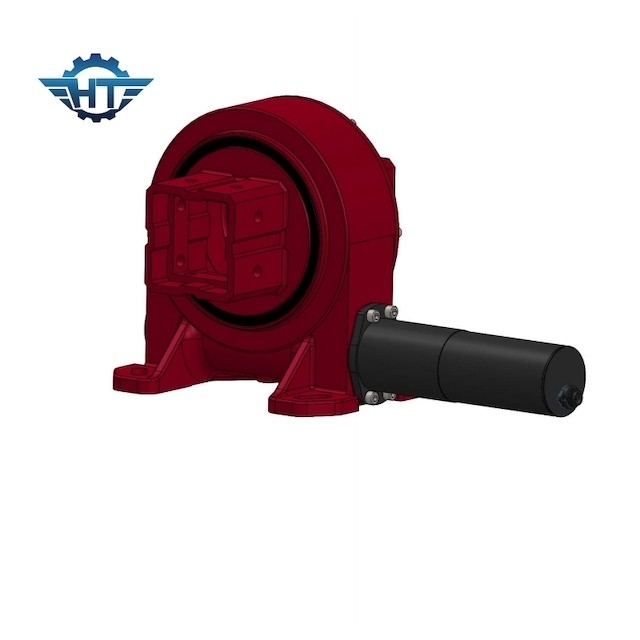

چرخ دنده چرخشی کرم و کرم، ردیابی عمودی و افقی برای ردیاب های PV
توضیحات چرخ دنده
درایو چرخان از یک کرم پوششی، چرخ دنده، خانه و غیره تشکیل شده است. درایوهای چرخشی کرم فشرده با چگالی توان بالا مشخص می شوند.دندانه های چرخ دنده کرمی انتقال گشتاور را به حلقه چرخان تضمین می کند.این طرح به ویژه برای کاربردهایی که به گشتاور بالا و فضای نصب محدود نیاز دارند، مانند چرخ دنده های فرمان روی شاسی جرثقیل، سایر وسایل نقلیه سنگین، جرثقیل های بارگیری یا ماشین های کشاورزی مناسب است.آنها همچنین می توانند یک راه حل عالی در اشکال مختلف سیستم ردیابی خورشیدی باشند.
| نام محصول | SDE7 درایو چرخان |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن ;7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن6274 پوند |
| جایگزین های موتور | موتور 12 ولت / 24 ولت؛استپر موتور؛موتور بدون جارو |
| برنامه های کاربردی | دو محور؛تک محور؛CPV/HCPV;دیش خورشیدی;سهموی؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
| متر مربع منظومه شمسی | پانل های خورشیدی PV 30㎡ |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
درایو چرخان یا یاتاقان چرخشی یک قطعه چرخشی است که می تواند بار چرخش آهسته را تحمل کند.محصولات سری SE به طور کلی برای نصب افقی استفاده می شوند و در زمینه مکانیکی سنتی، سیستم تولید برق فرنل در زمینه نور و گرما، و سیستم ردیابی تک فتوولتائیک با شیب تخت استفاده می شوند.سری VE به طور کلی برای نصب عمودی استفاده می شود، در سیستم ردیابی فتوولتائیک تک محوره تخت، سیستم ردیابی فتوولتائیک تک محوره شیبدار، سیستم حرارتی خورشیدی نوع شیار کوچک، سری SDE به طور کلی برای برنامه هایی استفاده می شود که در هر دو جهت افقی و عمودی می چرخند. مانند سیستم سیستم های حرارتی خورشیدی برج، سیستم ردیابی خورشیدی دو محوره.
