جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 37:1 |
|---|---|---|---|
| بهره وری: | 40% | کاربرد: | ردیاب های خورشیدی دو محوره |
| محل مبدا: | چانگژو، چین | سطح نویز: | ≤60dB |
| دمای عملیاتی: | -20℃~+120℃ | ولتاژ خروجی: | 24 ولت |
| برجسته کردن: | slew drive motor,slewing ring gear,slewing ring gear |
||

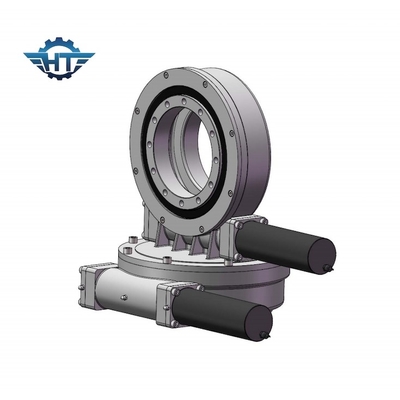

گیربکس SDE Slew Drive, Backlash کوچک با نما برای نیروگاه خورشیدی و آنتن ماهواره
توضیحات گیربکس SDE Slew Drive
طراحی درایو چرخشی دو محوره با درایو دو محوره به طور همزمان.این محصول نسبت به درایو چرخشی سری SE تماس بیشتری با دندان دارد و گشتاور خروجی آن دو برابر است.
پارامترهای عملکرد مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 21 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 32 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 54 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 88 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 157 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 214 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 315 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 481 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 682 کیلوگرم |
مزایای
1. عملکرد محافظتی بهتر
2. مهر و موم روغن می تواند به طور موثر از نشت گریس جلوگیری کند
3. مهر و موم روغن چارچوب شکل و کشش را حفظ می کند و عملکرد مداوم و موثر قسمت انتقال را تضمین می کند.
4. مهر و موم روغن دارای عملکرد مقاوم در برابر حرارت و مقاومت در برابر سایش است.
