جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | دو محور |
| کاربرد: | انرژی خورشیدی | سرویس OEM: | در دسترس |
| محل مبدا: | چانگژو، چین | راننده: | موتورهای 24vdc |
| برجسته کردن: | slew drive motor,slewing ring gear,slewing ring gear |
||

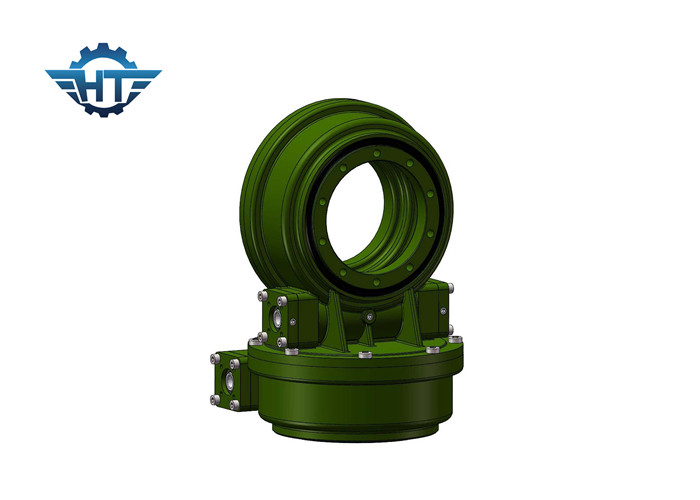

درایو چرخشی دو محوره مواد SDE9 QT با موتورهای سیارهای الکتریکی 24VDC
توضیحات درایو چرخشی دو محوره
درایو چرخان گیربکسی است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاوری را برای چرخش منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد. درایوهای چرخشی با ساخت چرخ دنده ها، بلبرینگ ها، مهر و موم ها، محفظه، موتور و سایر اجزای کمکی و مونتاژ آنها در جعبه دنده ای ساخته می شوند.درایو چرخشی به طور گسترده ای در تریلرهای مدولار، جرثقیل ها، تجهیزات چنگ زدن چوب، سکوی کاری هوایی، سیستم های ردیابی خورشیدی، سیستم های نیروی باد و غیره استفاده می شود. درایو چرخان برای مناطق با عرض جغرافیایی بالا مناسب است و کارایی تولید برق بیش از 35% افزایش می یابد. به طور قابل توجهی کارایی سیستم تولید انرژی خورشیدی را بهبود می بخشد.برای سیستم ردیابی خورشیدی تک محوره افقی، شفت اصلی پانل خورشیدی زاویه را برای ردیابی دقیق زاویه انحراف تنظیم می کند.این نوع درایو چرخشی فقط برای مناطق کم عرض جغرافیایی اعمال می شود.با استفاده از یاتاقان چرخشی به عنوان جزء اصلی خود، درایو چرخشی می تواند نیروی محوری، نیروی شعاعی و لنگر کج را به طور همزمان تحمل کند.درایو چرخشی به طور گسترده در سیستم های ردیابی خورشیدی استفاده می شود.سیستم ردیابی خورشیدی به سیستم ردیابی خورشیدی تک محوره افقی، ردیاب تک محوری شیبدار و سیستم ردیابی خورشیدی دو محوره تقسیم می شود.درایوهای چرخشی که در سیستم‌های ردیابی خورشیدی استفاده می‌شوند عمدتاً تک محوره (سری SE)، دو محوره (سری SDE) و نوع عمودی (سری VE) هستند.و رایج ترین مدل های مورد استفاده عبارتند از SE3، SE5، SE7، SE9.SDE3، SDE7، VE7، VE9.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً اطلاعات زیر را برای انتخاب درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه این که آیا درایویی که توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
