جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | شماره مدل: | SDE12 |
|---|---|---|---|
| OEM: | در دسترس | کاربرد: | سیستم ردیابی خورشیدی |
| رتبه بندی IP: | IP67 | ولتاژ ورودی: | 24 ولت DC |
| دمای عملیاتی: | -20 تا +120 درجه سانتیگراد | دقت موقعیت یابی: | 0.01 درجه |
| برجسته کردن: | slew drive motor,worm gear slew drive,worm gear slew drive |
||

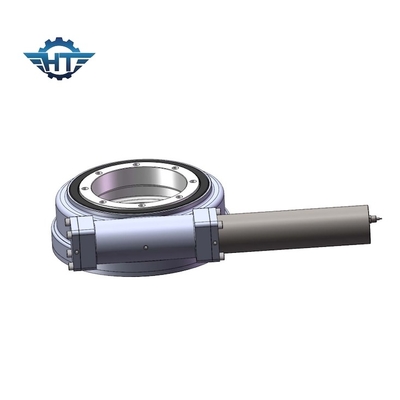

گیربکس NEMA34 دو محوره با دقت بالا برای سیستم ردیابی خورشیدی نگهدارنده بار
توضیحات گیربکس NEMA34 Slew Drive
درایو چرخان ما با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرد.کاربردهای معمولی slew drive شامل صنایع خورشیدی، جرثقیل های کامیون، بالابرهای انسانی و تجهیزات کاربردی، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، کنترل کننده های لاستیک، حفارها و بالابرهای خودرو است، اما درایوهای کشنده در بسیاری از کاربردهای دیگر که نیاز به نگهداری بار دارند استفاده می شود. و قابلیت چرخشما مدل های مختلف درایو چرخشی را با ظرفیت بار لحظه ای متفاوت ارائه می دهیم.درایوهای چرخشی استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
چرخ دنده می تواند با چرخ دنده حلزونی، چرخ دنده خار، چرخ دنده مخروطی باشد.و همچنین برای حلقه چرخان داخلی، می تواند حلقه چرخان توپ تک ردیفی باشد و همچنین می تواند حلقه چرخان توپ دو ردیفه باشد.یکی با دو ردیف می تواند بار بسیار بیشتری را تحمل کند.این می تواند بسته به درخواست شما انتخاب شود.
پارامترهای عملکرد درایو دو محور
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
مزایای
1. دقت: کمتر از 0.1 درجه
2. خود قفل شدن
3. رتبه IP: IP66
4. دقت بالا برای اجازه دادن به سیستم به طور کامل ردیابی خودکار در روشی با دقت بالاتر
5. برای دستیابی به حدود 45٪ توان خروجی بیشتر از سیستم نصب ثابت
6. نصب و جابجایی آسان
7. تعمیر و نگهداری آسان

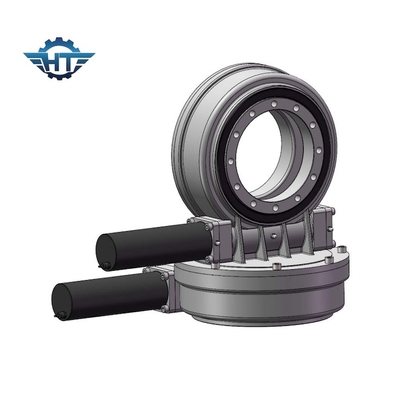

درایو دو محوره
رایج ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب های خورشیدی دو محوره است.سیستم ردیابی دو محوره نوعی واحد قدرت است که می تواند پنل خورشیدی را در هر زمان رو به خورشید نگه دارد و باعث شود نور خورشید در هر زمان به طور عمودی به پنل خورشیدی تابش کند.درایو حلقه چرخشی دو محوره می تواند دقت ردیابی و راندمان تولید برق را بهبود بخشد، به این معنی که درایو چرخشی دو محوره قادر به ایجاد یک راه حل کارآمد و قابل اعتماد در یک درایو است.درایوهای چرخشی دو محوره برای CPV را می توان به صورت افقی، عمودی یا روی ترکیبی از چندین محور نصب کرد.
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه ایفا می کند.
لطفاً اطلاعات زیر را برای انتخاب یک درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایوی که ما توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
