جزئیات محصول:
|
| مدل: | SDE7 | کاربرد: | ردیاب های خورشیدی دو محوره |
|---|---|---|---|
| ورودی برق: | AC/DC | نام محصول: | درایو چرخشی عمودی |
| کلاس حفاظت: | IP67 | محدوده سرعت: | کم به زیاد |
| محدوده دما: | -40 درجه تا +120 درجه سانتیگراد | محدوده ولتاژ: | 12 ولت تا 24 ولت |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

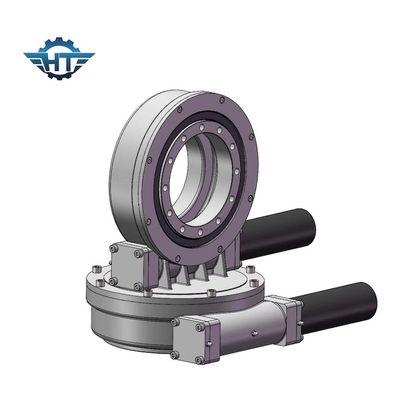

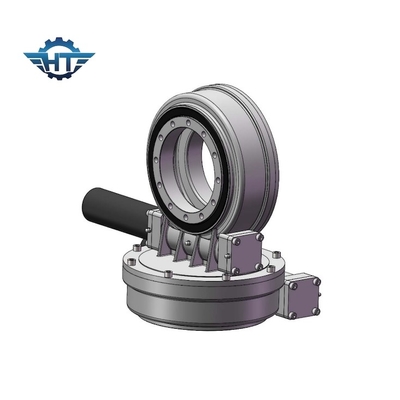

IP 66 Worm and Gear Structure Slew Drive Gearbox SDE7 with Nema 23 for Dual Axis Solar Trackers
Worm And Gear Slew Drive توضیحات
درایو چرخان جعبه دنده ای است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاوری را برای چرخش منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد. درایوهای چرخشی با ساخت چرخ دنده ها، بلبرینگ ها، مهر و موم ها، محفظه، موتور و سایر اجزای کمکی و مونتاژ آنها در جعبه دنده ای ساخته می شوند.
درایو چرخشی به طور گسترده در تریلرهای مدولار، جرثقیل ها، تجهیزات چنگ زدن چوب، سکوی کاری هوایی، سیستم های ردیابی خورشیدی، سیستم های قدرت بادی و غیره استفاده می شود.
درایو چرخان برای مناطق با عرض جغرافیایی بالا مناسب است و راندمان تولید برق بیش از 35٪ افزایش می یابد که به طور قابل توجهی کارایی سیستم تولید برق خورشیدی را بهبود می بخشد.
برای سیستم ردیابی خورشیدی تک محوره افقی، شفت اصلی پانل خورشیدی زاویه را برای ردیابی دقیق زاویه انحراف تنظیم می کند.این نوع درایو چرخشی فقط برای مناطق کم عرض جغرافیایی اعمال می شود.
با استفاده از یاتاقان چرخشی به عنوان جزء اصلی آن، درایو چرخشی می تواند نیروی محوری، نیروی شعاعی و لنگر کج را به طور همزمان تحمل کند.درایو چرخشی به طور گسترده در سیستم های ردیابی خورشیدی استفاده می شود.
سیستم ردیابی خورشیدی به سیستم ردیابی خورشیدی تک محوره افقی، ردیاب تک محوری شیب دار و سیستم ردیابی خورشیدی دو محوره تقسیم می شود.
درایوهای چرخشی که در سیستم‌های ردیابی خورشیدی استفاده می‌شوند، عمدتا تک محوره (سری SE)، دو محوره (سری SDE) و نوع عمودی (سری VE) هستند.و رایج ترین مدل های مورد استفاده عبارتند از SE3، SE5، SE7، SE9.SDE3، SDE7، VE7، VE9.
پارامترهای عملکرد درایو چرخشی مدل SDE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
قابلیت اطمینان
درایوهای چرخشی دو محوره SDE ما برای مدت زمان 30 سال در میدان موقعیت یابی دقیق سه بعدی تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو ایجاد می کنند.ما تمام اجزا و مواد خام خود را با استفاده از استانداردهای تعیین شده توسط گواهینامه های ISO 9001، CE برای به حداکثر رساندن عمر مزرعه واجد شرایط می کنیم.
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه ایفا می کند.
لطفاً اطلاعات زیر را برای انتخاب یک درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایوی که ما توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
