جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

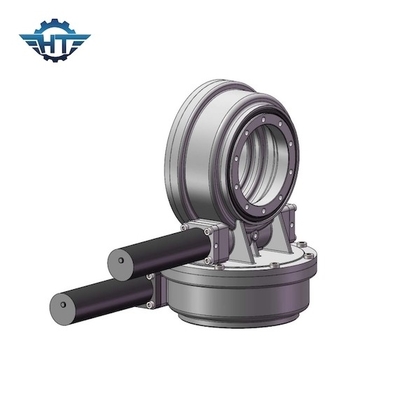

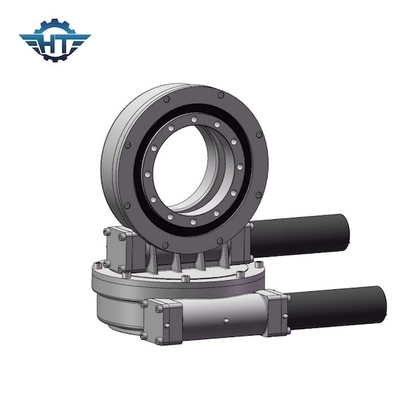

ضریب انتقال بالا SDE7 Slew Drive با چرخ دنده خود قفل برای گرمای خورشیدی ردیاب ها
SDE7 Slew Drive توضیحات
در نیروگاه‌های CSP، به‌ویژه نیروگاه‌های CSP برج، درایو چرخشی جزء اصلی سیستم ردیابی است که حرکات آزیموت و گام هلیواستات‌ها را برای دستیابی به تمرکز کارآمد میدان آینه، بهبود میزان استفاده از انرژی نور و اطمینان از ایستگاه CSPتولید برق
درایوهای چرخشی دو محوره برای موقعیت هایی که نیاز به چرخش هم به صورت عمودی و هم به صورت افقی دارند، مناسب هستند.کاربردهای معمولی شامل ردیاب های خورشیدی دو محوره، دیش های ماهواره و رادار، ماشین هایی است که نیاز به حرکت 360 درجه در هر دو جهت دارند.
Changzhou Hangtuo Mechanical Co., Ltd یک تولید کننده و صادر کننده حرفه ای یاتاقان های چرخان / حلقه چرخان / دایره چرخان ، درایوهای چرخان / چرخ درایو است که عمدتاً در ماشین آلات بندری ، ماشین آلات معدن ، ماشین آلات جوشکاری ، وسایل نقلیه ساختمانی ، وسایل نقلیه مدولار ، تک استفاده می شود. یا سیستم های ردیابی خورشیدی دو محوره و سیستم های کوچک برق بادی، ماهواره، آنتن و غیره.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
