جزئیات محصول:
|
| ساختار: | کرم و چرخ کرم | مواد: | 42CrMo، QT |
|---|---|---|---|
| ضمانتنامه: | 5 سال | کاربرد: | برج خورشیدی متمرکز |
| اندازه: | سفارشی | رنگ: | سفارشی |
| موتور: | موتور پله ای | نصب: | نصب دو محوره |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

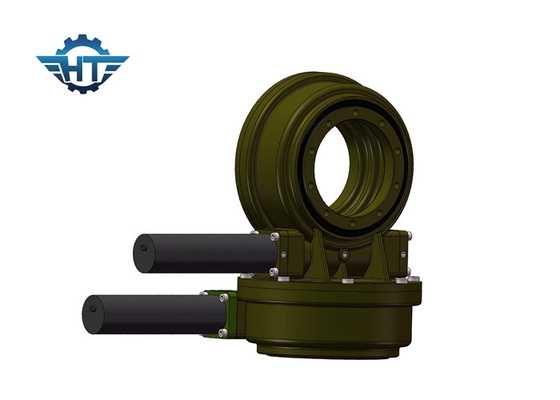

IP66 Worm Gear Dual Axis Slew Drive گیربکس برای برج خورشیدی متمرکز
Worm Gear Dual Axis Slew Drive توضیحات
درایو چرخان Hangtuo از محفظه، یاتاقان چرخان، آب بندی، کرم پوشاننده با تعدادی قطعات یدکی تکمیل شده تشکیل شده است.ما همچنین می‌توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده برای درایوهای چرخشی تولید کنیم که می‌تواند برای جهت عقربه‌های ساعت و جهت چرخش خلاف جهت عقربه‌های ساعت حرکت کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
توجه: ابعاد و پارامترهای فوق ممکن است به روز یا تنظیم شوند، برای جزئیات بیشتر ابعاد و پارامترها، لطفاً به ما مراجعه کنید.نقشه های فروش
برنامه های کاربردی
درایو چرخشی دو محوره را می توان در برج نیروگاه خورشیدی متمرکز استفاده کرد.Tower CSP از ساختار مخزن دوگانه استفاده می کند و نیترات دوتایی به عنوان محیط جذب و ذخیره گرما استفاده می شود.انرژی خورشیدی جمع‌آوری‌شده توسط میدان هلیواستات در مقیاس بزرگ برای ذخیره نمک مذاب استفاده می‌شود و سپس نمک مذاب طبق دستورالعمل ارسال شبکه برق با آب مبادله می‌شود.دمای بالا و بخار فشار بالا تولید شده، مجموعه ژنراتور توربین را برای تولید توان خروجی پیوسته، پایدار و برنامه ریزی شده هدایت می کند.
