جزئیات محصول:
|
| مواد: | QT | ضمانتنامه: | 5 سال |
|---|---|---|---|
| سرویس: | طراحی OEM | چرخش محور: | دو محور |
| رنگ: | خاکستری نقره ای | سایت نصب: | پشت بام و میدان |
| بسته بندی: | تخته سه لا | کاربرد: | سیستم ردیابی خورشیدی دو محوره |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

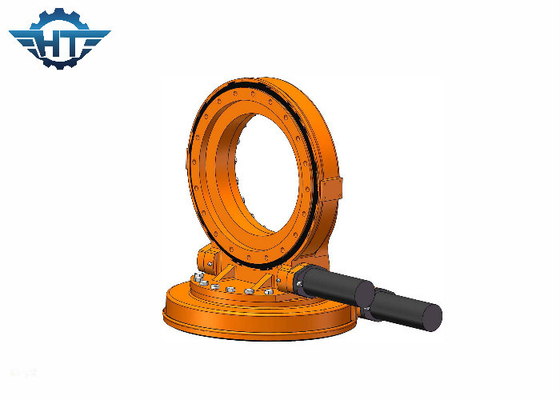

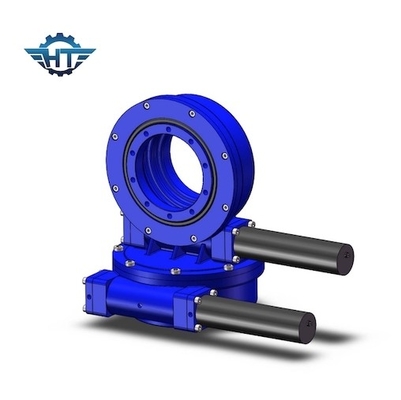

گیربکس با طول عمر طولانی و با دقت بالا برای سیستم ردیابی خورشیدی دو محوره
توضیحات گیربکس SDE12 Slew Drive
گشتاور نگهداری: 40560 نیوتن متر
امتیاز محوری استاتیک: 77 کیلونیوتن
امتیاز شعاعی استاتیک: 190 کیلونیوتن
نسبت دنده: 78:1
دقت ردیابی: ≤ 0.1
گشتاور لحظه کج شدن: 25000 نیوتن متر
گشتاور خروجی: 5800 نیوتن متر
وزن: 160 کیلوگرم
درایو چرخشی Hangtuo عمدتا از یک یاتاقان چرخان، یک چرخ دنده حلزونی، محفظه و یک موتور هیدرولیک یا الکتریکی تشکیل شده است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
درایوهای چرخشی محفظه محصور به طور گسترده در کاربردهای مهندسی مختلف مانند حمل و نقل باربرهای سنگین، جرثقیل متحرک بندر، بالابر کشتی، کامیون های پنجه ای، جرثقیل بالابر کانتینری، و جرثقیل دروازه ای متحرک، ماشین معدن، بیل مکانیکی، ماشین بتن، ماشین کاغذ، استفاده می شود. همچنین سیستم تولید برق بادی نیز از درایو چرخشی ما استفاده می کند.
هنگامی که یک درایو چرخشی در صنعت انرژی خورشیدی استفاده می شود، کاربران باید با توجه به مساحت واقعی پانل های خورشیدی، یک درایو ایده آل را انتخاب کنند.
به طور کلی، درایو چرخان 3 اینچی برای سیستم برق خورشیدی با پنل خورشیدی 3-5 اینچ، پانل خورشیدی 7 اینچی برای 10-17 ㎡، 9 اینچ برای 18-30 ㎡، 12 اینچ برای 31-45 ㎡ و 14 اینچ مناسب است. برای 46-60.
