جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | براکت نصب قابل تنظیم | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده سنسور هال | نصب و راه اندازی: | عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.15 درجه |
| برجسته کردن: | درایو حلقه چرخشی با خود قفل معکوس,حلقه چرخان چرخ دنده سنسور هال,حلقه چرخشی حلزونی با خود قفل معکوس |
||

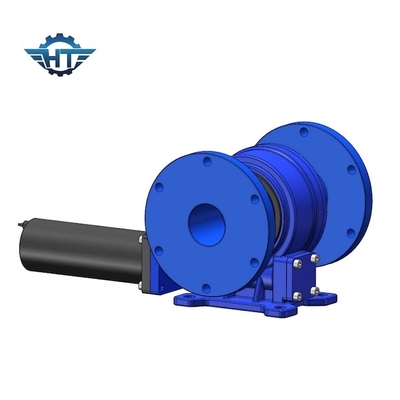

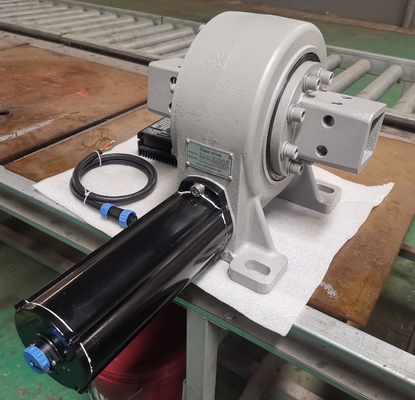

حلقه چرخشی چرخ دنده 9 اینچی خود قفل معکوس برای براکت نصب قابل تنظیم
حلقه چرخان چرخ دنده کرم خود قفل شده توضیحات
یکی از ویژگی های متمایز درایو چرخ دنده حلزونی، ویژگی بین خود قفل استاتیک و خود قفل پویا است.هنگامی که راندمان راه اندازی ηA ≤ 0.5، خود قفل ثابت وجود دارد.در این زمان، حرکت کرم با چرخاندن بلبرینگ چرخان غیرممکن است.گاهی اوقات، این خود قفل می تواند توسط نیروی خارجی مانند ارتعاش خارجی باطل شود.در این زمان، کرم را می توان توسط یاتاقان چرخشی رانده کرد.هنگامی که راندمان مکانیکی عملیاتی η ≤ 0.5، زاویه مارپیچ γm = 2.5 درجه ~ 4 درجه، که می تواند به خود قفل پویا (یعنی قفل خودکار در حین حرکت) دست یابد، که می تواند با تکیه بر تنش تماس و اصطکاک حاصل شود. سطح دندان
در بسیاری از سیستم های درایو، قفل خودکار بسیار مهم است.به طور کلی استفاده از ترمزها یا بلوک های اضافی رایج ترین روش است.دنده های خود قفل نمی توانند به طور کامل جایگزین نقش ترمز شوند.درایو چرخ دنده حلزونی به صورت خود قفل ثابت است.در برخی موارد خاص، مانند زلزله، زمانی که تمایل به چرخش معکوس وجود دارد، قفل خودکار همچنان مؤثر است.درایو چرخان ما دارای ویژگی های خود قفل معکوس به دلیل ویژگی های خود قفل دنده حلزونی است.این ویژگی پایداری عملیات میزبان و عامل ایمنی را تا حد زیادی افزایش می دهد.در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
