جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | دنده عمودی VE9 |
|---|---|---|---|
| نسبت دنده: | 61:1 | گشتاور خروجی نامی: | 8784 نیوتن متر |
| نگه داشتن گشتاور: | 80 کیلو نیوتن متر | گشتاور کج: | 16 کیلو نیوتن متر |
| بهره وری: | 40% | دقت، درستی: | 0.15 درجه |
| برجسته کردن: | درایو چرخشی عمودی لوله 84*84,درایو چرخان عمودی 50Mn 42CrMo,درایو چرخشی چرخ دنده کرم 0.15 درجه |
||

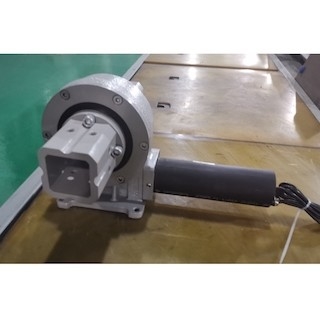

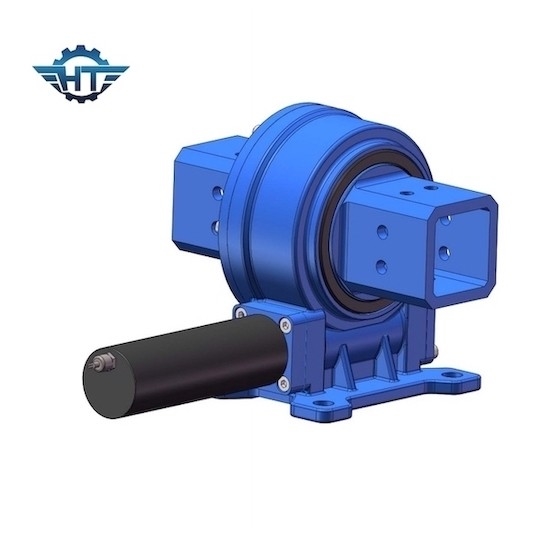

درایوهای تک محور عمودی 9 اینچ، اندازه لوله 84*84 برای سیستم ردیابی خورشیدی
توضیحات درایوهای تک محور عمودی
سیستم محرک کرم کشنده یک واحد فشرده ساخته شده است که از یک حلقه چرخان، صفحه پایه و کرم تشکیل شده است.این واحد مزایای حلقه چرخان و کرم را در یک واحد به ارمغان می آورد.
| مدل: | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HT | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 8784 نیوتن متر |
| گشتاور لحظه کج شدن | 16 کیلو نیوتن متر | نگه داشتن گشتاور | 80 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 61:1 | بهره وری | 40% |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
برای کاربردهایی که نیاز به چرخش آهسته با حرکت مداوم یا چرخه ای دارند که قادر به تحمل بارهای ترکیبی هستند مناسب است.این محصول با ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات می باشد.
به دلیل فشردگی، استحکام بالا و سایر مزایای ذکر شده، سیستم کرم درایو در تجهیزات مختلفی مانند سکوهای مونتاژ متحرک، سیستم ماهواره ای، جرثقیل های بارگیری هیدرولیک در وسایل نقلیه حمل و نقل، جرثقیل های دریایی کوچک، نردبان های چرخشی قابل گسترش، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی
