جزئیات محصول:
|
| مدل: | افقی 5 اینچ | نسبت دنده: | 37:1 |
|---|---|---|---|
| کاربرد: | بیل مکانیکی کوچک صنعتی | محل منبع: | چانگژو، چین |
| گواهینامه ها: | ISO9001، CE | ویژگی: | تک محور |
| روغن کاری کنید: | داخلی 5 سال | جهت بارگذاری: | محوری |
| عکس العمل: | 0.1 درجه | ||
| برجسته کردن: | بیل مکانیکی صنعتی تک محوره,بیل مکانیکی صنعتی تک محوره,Industrial Excavator Single Axis Slew Drive |
||

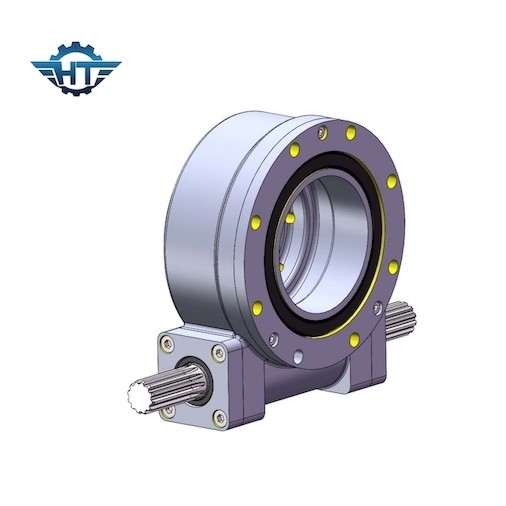

SE5 درایو چرخشی شفت تک کرم کوچک با موتور هیدرولیک برای بیل مکانیکی صنعتی
درایوهای چرخان بیل مکانیکی کوچک صنعتی
یک دستگاه محرک چرخشی برای ماشین آلات ساختمانی متعلق به رشته فنی ماشین آلات و تجهیزات ساختمانی است و شامل یک چرخ دنده است، قسمت پایین چرخ دنده به طور ثابت به یک شفت خروجی متصل می شود، یک انتهای شفت خروجی دور از چرخ دنده به صورت چرخشی به آن متصل می شود. یک صفحه پایه از طریق یک یاتاقان یک طرفه، یک میله محرک در کنار چرخ دنده چیده شده است، و یک سمت بیرونی چرخ دنده ارائه شده است.یک سر میله محرک با مکانیزم محرک و سر دیگر با مکانیزم تنظیم مجدد متصل می شود.این یک حالت انتقال متناوب بسیار امکان پذیر برای ماشین آلات و تجهیزات ساخت و ساز فراهم می کند.مزایای دقت انتقال بالا و ساختار ساده.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
مزایای ما
1. چرخ کرم ساعت شنی تماس بیشتری با دندان فراهم می کند تا از گشتاور بالاتر اطمینان حاصل شود
2. ویژگی قفل خودکار برای افزایش ثبات و عامل ایمنی
3. نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی.
4. چرخ دنده و فن آوری پردازش سختی راه آهن باعث افزایش طول عمر درایو می شود
6. طراحی سفارشی در دسترس است
برنامه های کاربردی
پیوند ردیابی تک محوری
به طور معمول، مزارع خورشیدی دارای آرایه های متعددی از سلول ها هستند که به طور همزمان عمل می کنند، با اهرمی که آرایه ها را به هم فشار می دهد.یک دسته روی محور چرخان هر صفحه باتری ثابت شده است و انتهای دیگر دسته با لینک کنترل متصل می شود.
برخلاف دستگاه‌های متمرکز و جمع‌آوری گرما، آرایه‌های سلول خورشیدی (نوع غیر متمرکز) نیاز به ردیابی دقیق دارند و تأثیر چند درجه مشخص نیست.برای چرخش زاویه ای برای چند دقیقه فقط باید از یک دستگاه الکترومکانیکی استفاده کرد و فاصله آن نباید از 15 درجه در ساعت بیشتر شود.، صبح و عصر برای عمود شدن به زمین نیازی به چرخش ندارید و با غروب خورشید می توانید به عقب برگردید.
