جزئیات محصول:
|
| محدوده های چرخشی: | ±60 درجه | مواد: | 42CRMN، 50Mn |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | نارنجی | اندازه: | 3 اینچ تا 25 اینچ |
| موتور: | 24VDC, 220VAC | چرخ دنده کرم: | پوشش دوتایی |
| برجسته کردن: | درایو چرخ دندهای سیارهای برقی,درایو چرخ دندهای 220 ولتی ولتاژ ولتاژ,درایو چرخ دنده‌ی کرمی 220 ولتی |
||

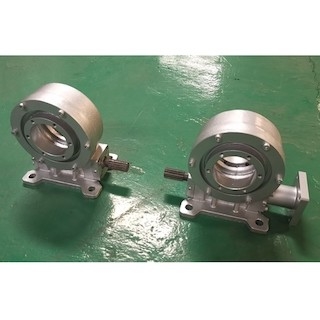

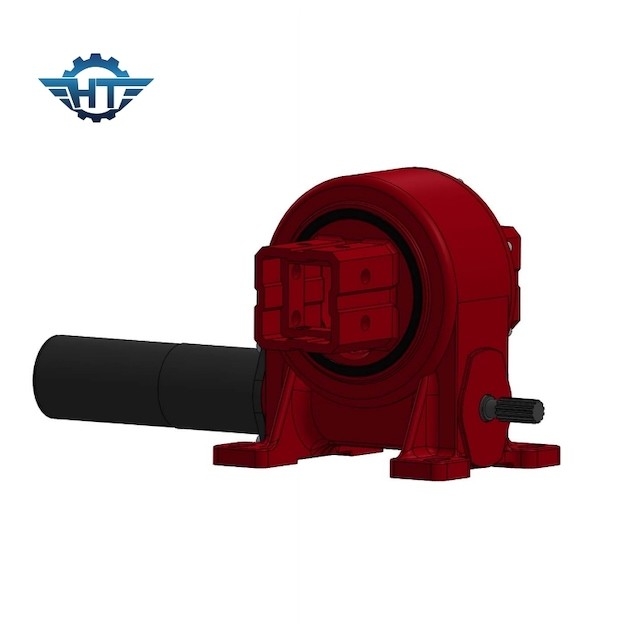

دنده چرخشی خانه محصور VE8 با موتور دنده سیاره ای الکتریکی برای ردیاب های خورشیدی
توضیحات درایو چرخ دنده
Slewing Drive ردیابی خورشیدی محصور دارای انواع مختلفی است مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع محرک کرمی و غیره. درایو چرخان بر اساس ساختار چرخ دنده کرم پوششی دوگانه است که دارای تماس چند دندانه است. به طور ویژه برای رانندگی بار بالا طراحی شده است.دارای گشتاور لحظه کج قوی و عملکرد خود قفل استاتیک است.
اصل کار گیربکس کاهش دنده سیاره ای باعث می شود به دلیل توزیع متناسب گشتاور، بار شعاعی زیادی را تحمل کند.علاوه بر این، درایوهای چرخان ما می توانند به انواع مختلف موتورها، موتور هیدرولیک، موتور الکتریکی 24vdc/12vdc، موتور سروو، موتور پله ای وصل شوند و ما تمام اندازه گیربکس چرخشی سری داریم که نیاز و تقاضای متفاوت مشتریان را برآورده می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
اقدامات احتیاطی نصب
یاتاقان چرخشی بیشتر نیروی اضافی تولید شده توسط ساختار چرخشی اجزای مکانیکی را حمل می کند و عواملی مانند فشار بار زیاد و محیط کاری سخت، الزامات بیشتری را برای عملکرد آن مطرح کرده اند.برای اطمینان از پیشرفت روان فعالیت های ساختمانی، انتخاب محصولات بلبرینگ با کیفیت بالا بسیار مهم است و جزئیات نصب و استفاده از آن را نمی توان راحت کرد.
1. کیفیت را تایید کنید.قبل از نصب بلبرینگ چرخان، باید یک بازرسی بصری دقیق انجام شود تا اطمینان حاصل شود که یاتاقان چرخان در حین حمل و نقل آسیب زیادی مانند خوردگی و تغییر شکل شدید ندیده است.
2. ناخالصی ها را پاک کنید.هنگامی که اجسام خارجی مانند ذرات ماسه و براده های آهن در داخل یاتاقان چرخان وجود داشته باشد، باعث سایش قطعات مجاور در حین کار دستگاه، ارتعاش غیر دوره ای و همچنین خرابی های چرخش غیر قابل انعطاف می شود.کوتاه شدن عمر مکانیکی
3. از دقت اطمینان حاصل کنید.پس از نصب قطعات، لازم است تماس بین صفحه یاتاقان چرخشی و صفحه نصب بررسی شود.در صورت وجود شکاف، موادی که می تواند شکاف را پر کند باید برای پر کردن شکاف استفاده شود تا از تغییر شکل یاتاقان چرخشی پس از سفت شدن پیچ جلوگیری شود.
