جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | دو محور 5 اینچ |
|---|---|---|---|
| نسبت دنده: | 37:1 | بهره وری: | 40% |
| کاربرد: | سیستم های ردیابی خورشیدی | گواهینامه: | ISO9001، CE |
| سایت نصب: | زمین باز، سقف مسطح | امکانات: | نصب ایمن و سریع |
| برجسته کردن: | درایو حلقه چرخان دو محوره,درایو حلقه چرخان پنل PV,حلقه چرخاننده کرم درایو پانل PV |
||

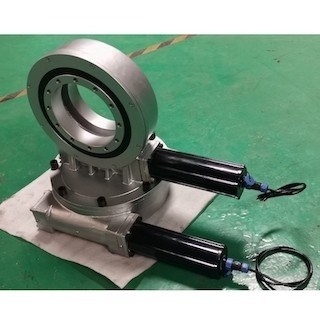

درایو کوچک تک محور 3 اینچی با موتور دنده ای 24 ولتی برای سیستم ردیابی خورشیدی تک محوره
توضیحات Small Slew Drive
درایو چرخان نوع جدیدی از محصولات چرخان است که معمولاً یاتاقان چرخان نامیده می شود که معمولاً از کرم، چرخ دنده، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته یاتاقان های چرخشی هستند، می توانند نیروی محوری، نیروی شعاعی و لحظه واژگونی را همزمان تحمل کنند.در مقایسه با محصولات سنتی چرخان، دستگاه درایو چرخان جدید دارای ویژگی های نصب راحت، نگهداری راحت و فضای نصب بزرگتر است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی

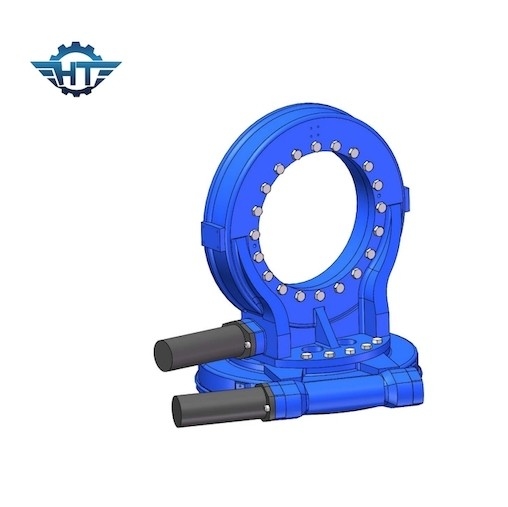

واحدهای چرخشی دو محوره ما با چرخش حول دو محور مجزای مجزا گشتاور تولید می‌کنند که انتقال پایدار و با دقت بالا را در محدوده وسیعی امکان‌پذیر می‌سازد.کاربردها شامل ردیاب های خورشیدی، هلیواستات، فتوولتائیک متمرکز (CPV) و آنتن های ماهواره ای و رادیویی است.
