جزئیات محصول:
|
| مدل: | SE 1 اینچ | سنسورهای هال: | اختیاری |
|---|---|---|---|
| سرعت: | 0.03 ~ 1 RPM | نسبت دنده: | 32:1 |
| کلاس IP: | IP66 | گشتاور نگه داشتن پشت: | 1850 نیوتن متر |
| گشتاور کج: | 320 نیوتن متر | کد HS: | 8483409090 |
| برجسته کردن: | درایو چرخشی Worm Gear 1RPM,درایو بلبرینگ چرخشی Worm Gear IP66,IP66 |
||

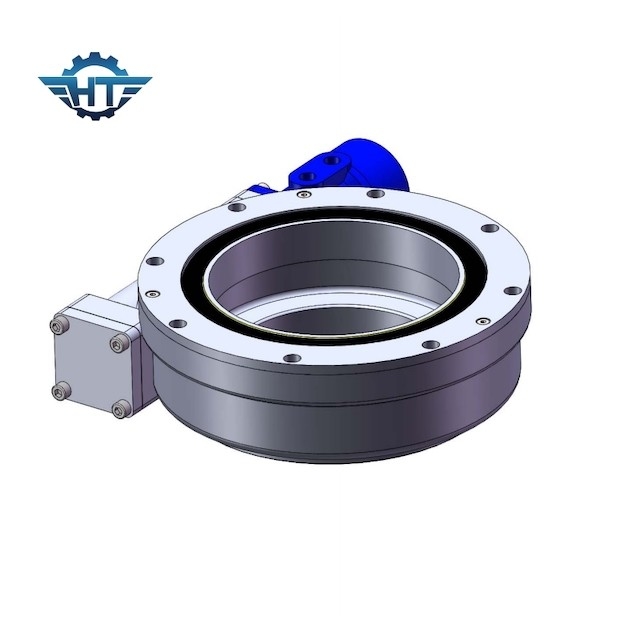

SE1 درایو چرخاننده کرم کوچک برای سیستم ردیابی پنل انرژی خورشیدی
معرفی Worm Gear Slew Drives
یک درایو چرخان می تواند بار سنگین اما با چرخش آهسته را تحمل کند، اغلب یک سکوی افقی مانند جرثقیل معمولی، یک سکوی چرخشی یا سکوی رو به باد آسیاب بادی با محور افقی.در حال حاضر، به طور گسترده ای در انرژی خورشیدی استفاده می شود: سیستم ردیابی خورشیدی تک محور، سیستم ردیابی خورشیدی دو محوره، نیروی خورشیدی متمرکز، فرنل، برج حرارتی و حتی در آنتن.
چرخ دنده مارپیچ و کرم ساعت شنی باعث می شود که تماس چند دندانه ای به آن برسد، که باعث می شود بتواند نیروی محوری، نیروی شعاعی و لحظه کج شدن را همزمان تحمل کند.

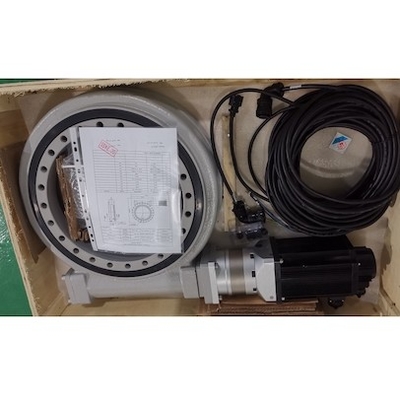

موتور چرخ دنده محرک
موتور منطبق بر اساس خواسته ها و نیازهای فنی مشتریان مختلف انتخاب می شود
| ولتاژ | توان خروجی | سرعت خروجی | ضد آب |
| 24VDC | 5-60 وات | 10-100 دور در دقیقه | IP65 |
| تذکر دهید | موتورهای ویژه را می توان بر اساس نیازهای شما سفارشی کرد. | ||
| رمزگذار و جعبه دنده قابل تعمیر است. | |||
| گیربکس سیاره ای را می توان بر اساس خواسته های مختلف مطابقت داد | |||
مزایای
تیم فنی حرفه ای ما می تواند راه حل های مناسب درایو چرخشی را با توجه به درخواست دقیق شما ارائه دهد.
ما می توانیم درایوهای چرخشی، انواع مختلف موتورها، رمزگذارها، سنسورهای سالن و همچنین کنترل کننده ها را ارائه دهیم.
ما می توانیم راهنمای نصب، پیشنهادات تنظیم سیستم ردیابی را ارائه دهیم
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره |
204 |
برنامه های کاربردی
سیستم های ردیابی فتوولتائیک
اصول طراحی سیستم های ردیابی فتوولتائیک پیچیده نیست.از آنجایی که زاویه تابش خورشید به طور مداوم در حال تغییر است، پانل های فتوولتائیک ثابت سنتی پس از استفاده از فناوری ردیابی دیگر "اشیای مرده" نیستند.برعکس، آنها می توانند خورشید را مانند گل های آفتابگردان تعقیب کنند و میزان تابش خورشیدی دریافتی را افزایش دهند و در نتیجه تولید برق کلی نیروگاه را بهبود بخشند.
