جزئیات محصول:
|
| نسبت دنده: | 31:1 | گشتاور خروجی نرمال: | 533 نیوتن متر |
|---|---|---|---|
| محل منبع: | چانگژو، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | گشتاور خروجی نامی: | 0.065 دور در دقیقه |
| استفاده: | انرژی خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته کردن: | 24VDC 3 اینچی Worm Gear Slew Drive, Worm Gear Slew Drive 7000 Nm, 7000 Nm Slew drive گیربکس,Worm Gear Slew Drive 7000 Nm,7000 Nm Slew drive gearbox |
||

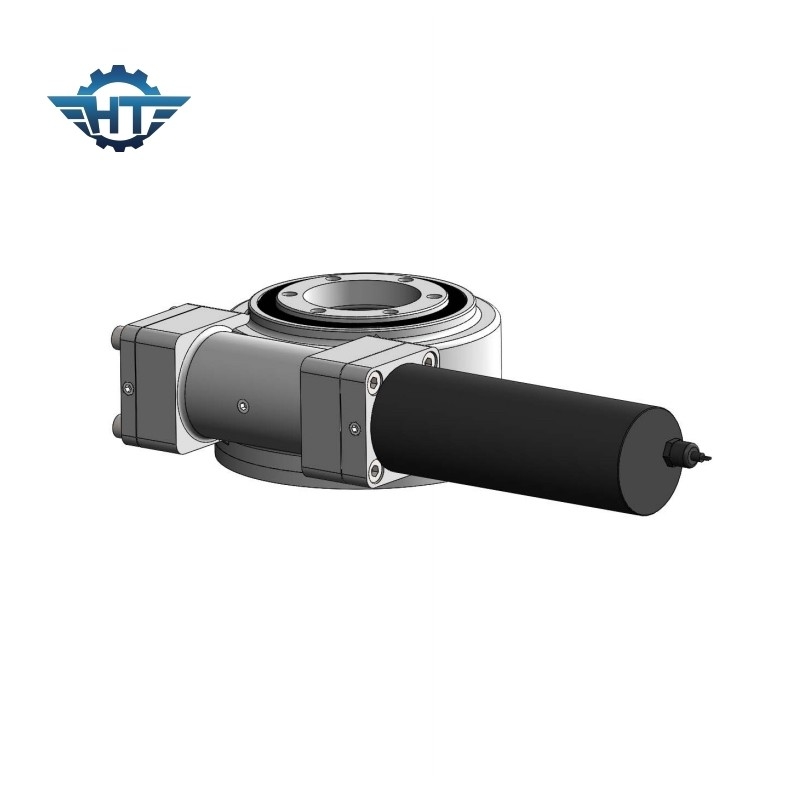

درایو چرخ دنده حلزونی بسته، 3 اینچ با موتور چرخ دنده 24 VDC برای انرژی خورشیدی
Worm Gear Slew Drive محصور شده توضیحات
درایوهای SE slew عمدتا در سیستم ردیابی خورشیدی، ماشین آلات ساخت و ساز استفاده می شود.درایوهای چرخان به دلیل کاربردهای متعددشان در اندازه‌های مدل، محدوده عملکرد و ویژگی‌های نصب متفاوت هستند.درایوها برای کاربردهایی که هم به نگهداری بار و هم به گشتاور چرخشی از یک جعبه دنده نیاز دارند، مناسب هستند.آنها همچنین می توانند با محورهای دوگانه چرخش، (محورهای چرخش همزمان) یا با درایوهای دوگانه در یک محور، (دو رشته کرمی که چرخ دنده حلقه ای یکسان را در یک محور حرکت می دهند) ساخته شوند.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
ویژگی های موتور دنده همسان
1. شفت خروجی موتور دنده ای از یک ساختار پشتیبانی مضاعف استفاده می کند که حداکثر گشتاور گیربکس را تا حد زیادی افزایش می دهد.
2. دنده خورشیدی و چرخ دنده سیاره ای توسط اسپلاین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر مفید آن را طولانی می کند.
3. مرحله ورودی از چرخ دنده مارپیچ استفاده می کند که صدای کم و عملکرد پایدار در سرعت بالا دارد.دنده داخلی جدا شده است تا نسبت انتقال بزرگتر و طراحی انعطاف پذیر باشد.گیربکس و موتور توسط اتصالات رزوه ای محوری ثابت می شوند که دقت تطبیق را بهبود می بخشد و صدا را کاهش می دهد..
4. عملکرد فوق العاده آرام و پایدار، با عمر مفید بیش از 10000 ساعت.
