جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE9 اینچ |
|---|---|---|---|
| نسبت دنده: | 61:1 | مشخصات: | VE9-61MHD-24RC |
| علامت تجاری: | سفارشی، HT | نگه داشتن گشتاور: | 80000 نیوتن متر |
| بهره وری: | 40% | اندازه لوله: | سفارشی |
| برجسته کردن: | درایو چرخ دنده حلزونی VE9,80000 نیوتن متر چرخ دنده حلزونی,حلقه چرخش چرخ دنده حلزونی 80000 نیوتن متر |
||

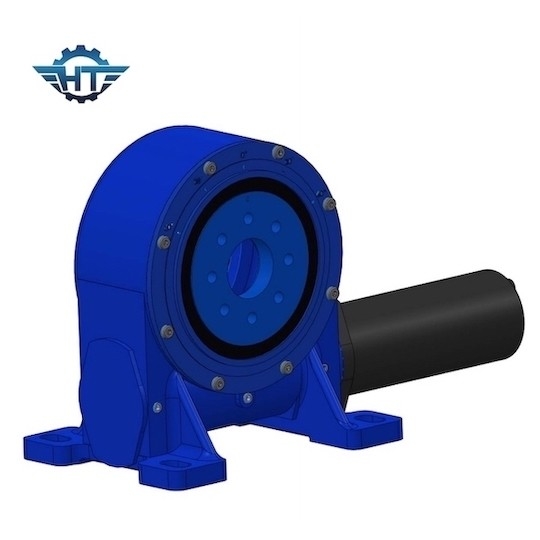

محفظه 9 اینچی Worm Gear Slew Drive، اندازه لوله 110*110 میلی متر برای سیستم ردیابی خورشید
Worm Gear Slew Drive توضیحات

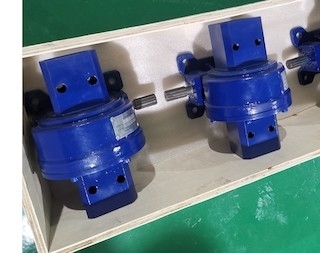

درایوهای چرخشی 9 اینچی نصب شده عمودی ما دارای اندازه‌های مختلف لوله هستند، 110×110 میلی‌متر، 94×94 میلی‌متر، 84×84 میلی‌متر، یا بر اساس نیازهای خاص مشتریان سفارشی شده‌اند که کاملاً از سیستم ردیابی خورشیدی تک محوره تخت استفاده می‌شود.دارای درجه IP بالا است که می تواند درایو را در برابر شرایط محیطی مختلف مانند گرد و غبار، آب، شن و ماسه و حتی آب محافظت کند.
ما بر اساس استاندارد مورد نیاز در سیستم ISO9001 تولید می شویم.گواهینامه های CE را هم گذراندیم.درایو slew طول عمر بالایی دارد و برای 30 سال در میدان با استفاده از طول عمر طراحی شده است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی تک محور افقی
ردیابی تک محوری افقی برای عرض های جغرافیایی پایین مناسب است، معمولاً زاویه ارتفاع خورشید را ردیابی می کند تا مولفه عمودی پرتوهای خورشید در پانل افزایش یابد تا تولید برق آن افزایش یابد.سیستم ردیابی تک محوری افقی به سادگی زاویه ارتفاع خورشید را ردیابی نمی کند، بلکه از یک الگوریتم محاسباتی پیچیده برای به حداکثر رساندن جزء عمودی پرتوهای خورشید بر روی پنل باتری برای کنترل زاویه حرکت آن استفاده می کند.این امر تولید برق فتوولتائیک را به حداکثر می رساند.ردیابی تک محوری افقی به طور کلی می تواند بین 20 تا 30 درصد نسبت به براکت های ثابت افزایش یابد.
