جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | خود قفل شدن: | آره |
| گشتاور خروجی نامی: | 2000 نیوتن متر | نگه داشتن گشتاور: | 13500 نیوتن متر |
| گشتاور کج: | 13200 نیوتن متر | دقت: | 0.15 درجه |
| برجسته کردن: | درایو چرخشی دو محوره 2000 نیوتن متری,درایو چرخشی دو محوره ردیابی خورشیدی,Solar Tracking Dual Axis Slew Drive |
||

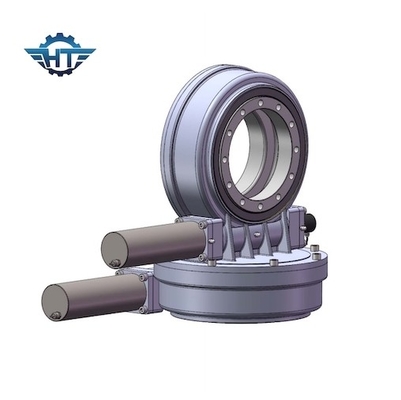

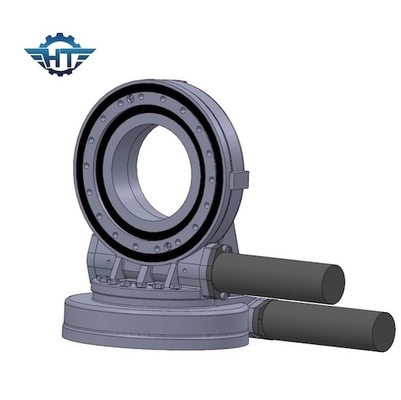

گشتاور نگهدارنده بالا درایو چرخشی دو محوره برای سیستم ردیابی خورشیدی
شرح درایو دو محوره
درایوهای چرخشی دو محوره راه حل های عالی در برنامه های ردیابی خورشیدی دو محوره هستند.درایو دو محوره دارای سه نوع راه حل با درایوهای چرخشی است:
به طور کلی، برای ساختار آسان براکت، درایو sde slew راه حل عالی خواهد بود، اما دو مورد دیگر نیز بسیار محبوب هستند.
دو درایو ردیابی افقی
یک درایو حرکتی ردیابی افقی و یک درایو حرکتی ردیابی عمودی
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
دستگاه چرخاننده را می توان در هر مواقعی که همزمان با تغییر سرعت نیاز به چرخش کامل دایره است، استفاده کرد.هنگامی که لازم است انتقال قدرت گشتاور بزرگتر، انتقال حرکت با دقت بالاتر یا انتخاب مکانیزمی که به ساختار بدنه فشرده و یکپارچگی بالا نیاز دارد، راه حل باشد، دستگاه های درایو چرخان راه حل هستند.
کاربردهای رایج تر معمولاً ساختار چرخشی دایره کامل ماشین آلات مهندسی و ساختمانی و همچنین انرژی خورشیدی، انرژی باد و ماشین آلات مختلف ردیابی خودکار بلند مدت است.انجام کنترل دیجیتال آسان است، بنابراین کاربردهای زیادی در زمینه ربات های صنعتی دارد.
