جزئیات محصول:
|
| مدل: | دو محور 12 اینچ | نسبت دنده: | 78:1 |
|---|---|---|---|
| بهره وری: | 40% | کلاس IP: | IP66 |
| کاربرد: | سیستم ردیابی PV | سرویس OEM: | در دسترس |
| راننده: | موتور 24VDC | عکس العمل: | 0.15 درجه |
| برجسته کردن: | solar tracker drive, slewing gear,slewing gear |
||

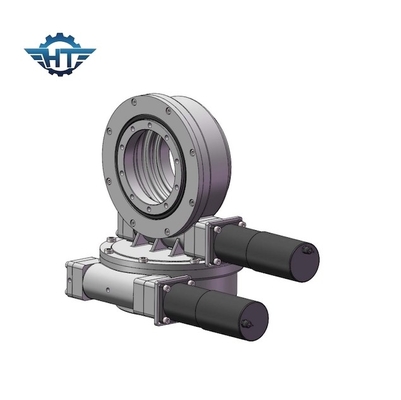

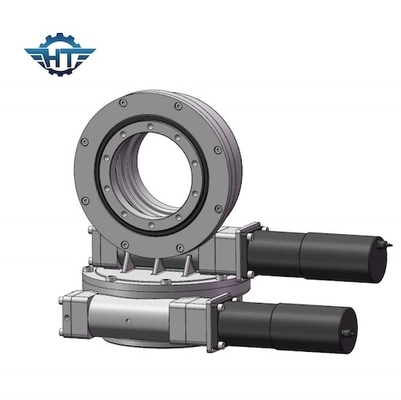

درایو کشنده با گشتاور بالا با واکنش کم با عملکرد قفل خودکار برای سیستم ردیابی PV
توضیحات درایو با گشتاور بالا
هنگام انتخاب درایو چرخان هیدرولیک مناسب، معمولاً باید موارد زیر را بدانیم:
1. برنامه
2. سیستم فشار هیدرولیک
3. بار و سرعت چرخش مورد نیاز
4. به طور کلی درایو چرخشی SE با موتور هیدرولیک باید به صورت افقی نصب شود.اگر از این طریق نیست، لطفا به ما اطلاع دهید.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
مزایای
1. لحظه واژگونی شدید
2. درایو کرم پوشاننده را اتخاذ کنید
3. تماس چند دندانی، ظرفیت بار بالا
4. عملکرد خود قفل
دامنه کاربرد
کاربردهای معمولی شامل ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های لاستیک، حفارها و بالابرهای خودرو است.
