جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE9 |
|---|---|---|---|
| نسبت دنده: | 61:1 | گشتاور خروجی نامی: | 6100 نیوتن متر |
| نگه داشتن گشتاور: | 36000 نیوتن متر | گشتاور کج: | 16300 نیوتن متر |
| علامت تجاری: | خنثی، OEM، سفارشی | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | درایو حلقه چرخشی عمودی 9,110 درایو حلقه چرخشی لوله,درایو یاتاقان چرخشی عمودی 9" |
||

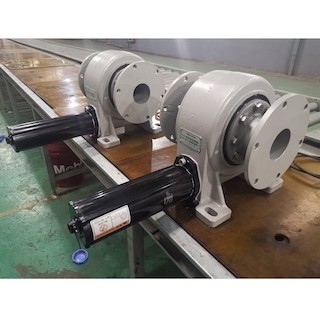

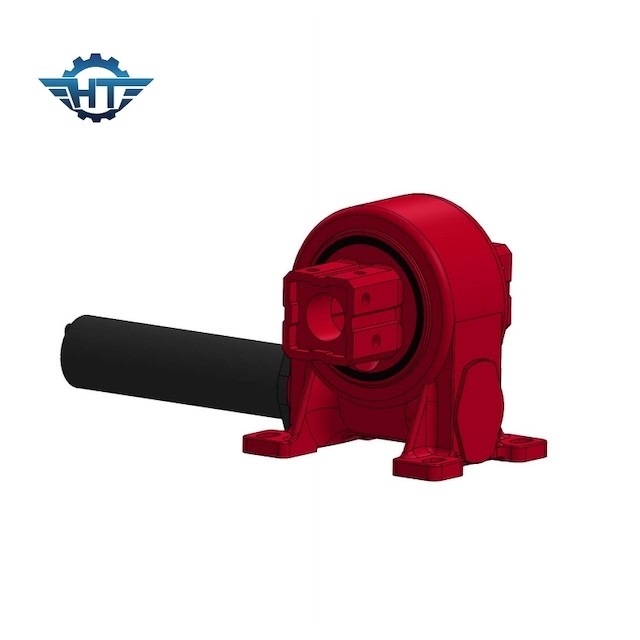

درایو چرخشی عمودی 9 اینچی با سایز لوله 110 برای سیستم ردیابی تک محور
Worm Gear Slewing Drive توضیحات
درایوهای چرخشی تک محور VE9 می توانند حول یک محور بچرخند و دارای گشتاور اسمی و ممان نگهداشتن و کج شدن متفاوتی هستند.ما می توانیم هر دو نوع استاندارد و نوع سفارشی را بر اساس نیاز مشتریان ارائه دهیم.این ساده ترین نصب، و رایج ترین مورد استفاده است.درایو چرخشی VE7 نصب عمودی و درایو کاملاً بسته را در یک واحد پرقدرت ارائه می دهد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای محصول
1. گشتاور پشتیبان بالا
2. خود قفل برای بهبود ایمنی سیستم ردیابی خورشیدی
2. توقف سخت در داخل
3. درایو کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا و به حداقل رساندن واکنش
