جزئیات محصول:
|
| مدل: | VE9" | نصب و راه اندازی: | عمودی |
|---|---|---|---|
| نسبت دنده: | 61:1 | ویژگی: | خود قفل معکوس |
| بسته: | مورد تخته سه لا | کاربرد: | سیستم ردیابی خورشیدی تک محوره |
| بهره وری: | 40% | اندازه های لوله: | همان طور که درخواست شد |
| برجسته کردن: | درایو چرخشی عمودی VE9 Worm Gear,درایو چرخشی عمودی یک محوره,درایو چرخش چرخ دنده کرم VE9 |
||

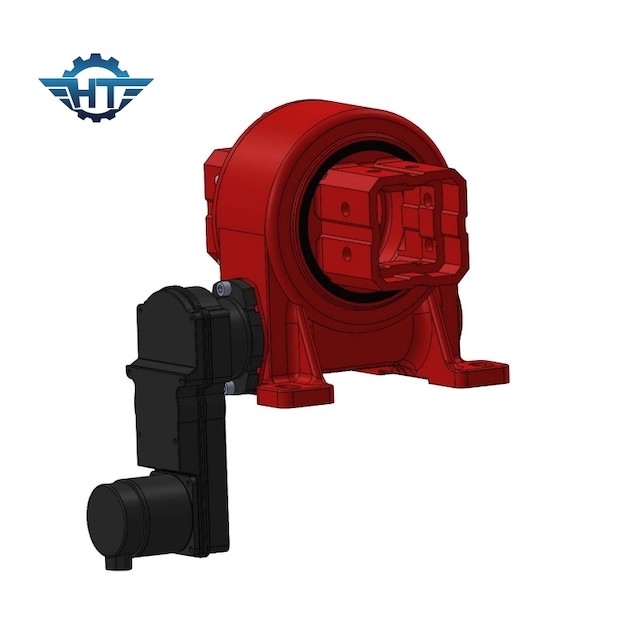

درایو چرخ دنده کرم خود قفل VE9 برای سیستم ردیابی خورشیدی تک محور افقی
توضیحات درایو خورشیدی خود قفل شونده
ما بر اساس استاندارد مورد نیاز در سیستم کیفیت ISO9001 تولید می شویم.ما گواهینامه CE داریم.درایو slew طول عمر بالایی دارد و برای 30 سال در میدان با استفاده از طول عمر طراحی شده است.
درایوهای چرخشی عمودی خود قفل شونده چرخ دنده کرم 9 اینچی می تواند با لوله های مربعی یا خروجی فلنج باشد.لوله مربع معمولاً 94 × 94 میلی متر است و ما همچنین با اندازه لوله 110 × 110 میلی متر توسعه داده ایم که از سیستم ردیابی خورشیدی تک محوره تخت استفاده می شود.اندازه را می توان بر اساس خواسته های خاص مشتریان سفارشی کرد.دارای درجه IP بالا است که می تواند درایو را در برابر شرایط محیطی مختلف مانند گرد و غبار، آب، شن و ماسه و حتی آب محافظت کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی محور عمودی
سیستم ردیابی محور عمودی یک سیستم ردیابی تک محوره کمیاب است.آرایه فتوولتائیک خود دارای یک زاویه شیب ثابت است و آرایه فتوولتائیک در جهت افقی با محور چرخش به عنوان مرکز می چرخد.
