جزئیات محصول:
|
| نام تجاری: | Hangtuo | مواد چرخ دنده کرم: | 50Mn، 42CrMo |
|---|---|---|---|
| نوع محصول: | تک محور | گواهینامه ها: | ISO9001، CE |
| موتور: | همان طور که درخواست شد | نگهداری: | داخلی 5 سال |
| رنگ: | همان طور که درخواست شد | خود قفل: | آره |
| برجسته کردن: | گیربکس 9 اینچی اسلو درایو افقی,گیربکس اسلو درایو 50Mn 42CrMo,درایو کرم هیدرولیک 50Mn 42CrMo |
||

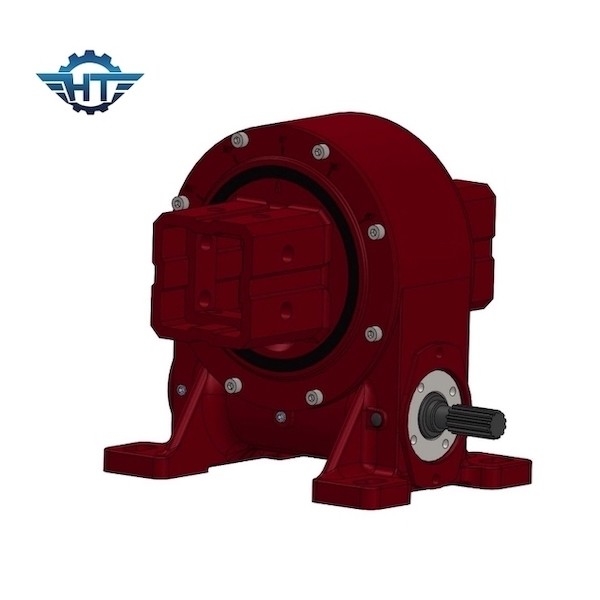

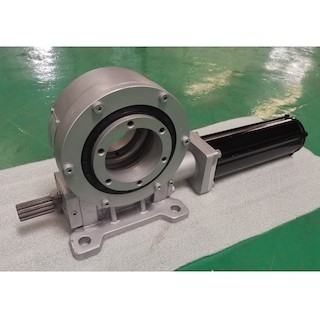

VE9 درایو چرخ دنده کرم سفارشی افقی برای سیستم ردیابی انرژی خورشیدی زمینی PV
توضیحات چرخ دنده کرم استاندارد
درایو چرخان نوع جدیدی از محصولات چرخان است که معمولاً از کرم، یاتاقان چرخان، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که جزء هسته از یاتاقان چرخشی استفاده می کند، می تواند نیروی محوری، نیروی شعاعی و لحظه واژگونی را همزمان تحمل کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
1. ردیاب های نوک
ردیاب‌های شیب ساده‌ترین راه برای ساخت و چرخش حول محور شرق - غرب هستند.پنل خورشیدی (معمولاً دو بار در سال به صورت دستی) به سمت افق بالا یا پایین می رود، به طوری که زاویه نسبت به زمین با توجه به فصلی بودن از نظر آماری بهینه است.این ردیاب ها افزایش تولید کمتر از 10 درصد را ارائه می دهند تا به ندرت یک سروومکانیسم را توجیه کنند.
2. ردیاب تک افقی
هدف ردیاب‌های Flat Single این است که بدون توجه به فصل استفاده، خورشید را در سراسر آسمان در سفر روزانه خود دنبال کنند.در این حالت، محور چرخش شمال به جنوب است، در حالی که ارتفاع خورشید در بالای افق نادیده گرفته می شود.این ردیاب‌ها مخصوصاً برای کشورهای با عرض جغرافیایی پایین مناسب هستند، جایی که مسیر خورشید در طول سال به طور متوسط گسترده‌تر است.چرخش مورد نیاز برای این سازه ها بیشتر از شیب است، گاهی اوقات تا 60 ± درجه.این اجازه می دهد تا تولید انرژی را تا حدود 15 درصد در مقایسه با یک سیستم فتوولتائیک ثابت افزایش دهید.
3. ردیاب های دو محوره
ردیاب های خورشیدی با دو درجه آزادی
پیچیده ترین ردیاب های خورشیدی دارای دو درجه آزادی هستند، با هدف تراز کردن کامل پانل های فتوولتائیک متعامد با پرتوهای خورشید در زمان واقعی.ارزان ترین، اما نه تنها راه برای انجام آنها، نصب یک ردیاب بر روی دیگری است.با استفاده از این ردیاب های خورشیدی، تولید برق افزایش می یابد که تا 35٪ -40٪ می رسد.
