جزئیات محصول:
|
| مدل: | عمودی 9 اینچ | ساختار: | کاهش دنده کرم |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی | راننده: | موتور برق 24 ولت |
| نگهداری: | رایگان | رنگ: | همان طور که درخواست شد |
| گواهینامه ها: | ISO9001، CE | عکس العمل: | 0.15 درجه |
| برجسته کردن: | درایو چرخشی تک محور 24 ولت VE9,درایو چرخان برای ردیاب خورشیدی 360 درجه,موتور چرخشی 360 درجه |
||

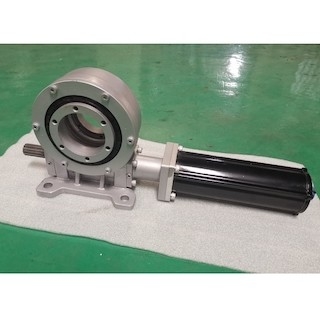

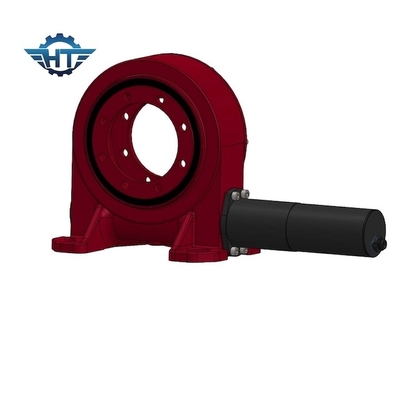

VE9 تک محور چرخشی، محدوده چرخش کامل 360 درجه برای سیستم ردیابی خورشیدی
Worm Gear Slew Drive توضیحات
1. از مهر و موم روغن اسکلت برای جلوگیری از نشت روغن به طور موثر استفاده کنید
2. ابعاد نصب طراحی شده می تواند با بسیاری از برنامه ها مطابقت داشته باشد.
3. تعمیر و نگهداری آسان
4. ساختار چرخ دنده کرمی را که دارای چسبندگی قوی و گشتاور حرکتی است بپذیرید
5. توقف سخت در داخل در صورت اختلال در عملکرد سیستم کنترل نرم افزار
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
درایو دوار می تواند نیروی محوری، نیروی شعاعی و لحظه واژگونی را همزمان تحمل کند.درایو چرخشی نصب آسان، نگهداری آسان است و فضای نصب را تا حد زیادی ذخیره می کند.از نظر ساختاری، سطوح دندانه مشبک دو چرخ درایو دوار در تماس خطی هستند و ظرفیت باربری آنها بسیار بالاتر از مکانیزم چرخ دنده مارپیچ محور مبهم است.درایو کرم معادل یک درایو پیچ است که یک درایو مشبک چند دندانه است، بنابراین درایو پایدار است و نویز کم است.این محصول می تواند به طور گسترده ای در ماشین آلات ساختمانی و زمینه های انرژی های نو مانند کامیون های مسطح سنگین، جرثقیل های کانتینری، جرثقیل های کامیون سوار، وسایل نقلیه هوایی، سیستم های مولد برق خورشیدی برای گشت های خورشیدی و غیره استفاده شود.
