جزئیات محصول:
|
| نسبت دنده: | 31:1 | موتور دنده: | موتورهای الکتریکی |
|---|---|---|---|
| محل منبع: | چانگژو، چین | ساختار: | Worm Geared |
| طول عمر: | 30 سال | بسته حمل و نقل: | جعبه چوبی |
| استفاده: | سیستم ردیابی خورشیدی تک محوره | محافظت از مدرک: | IP66 |
| برجسته کردن: | درایو چرخشی کوچک بدون بک‌لش,درایو چرخشی کوچک CSP CPV,درایو چرخشی تک‌محور برگشتی صفر |
||

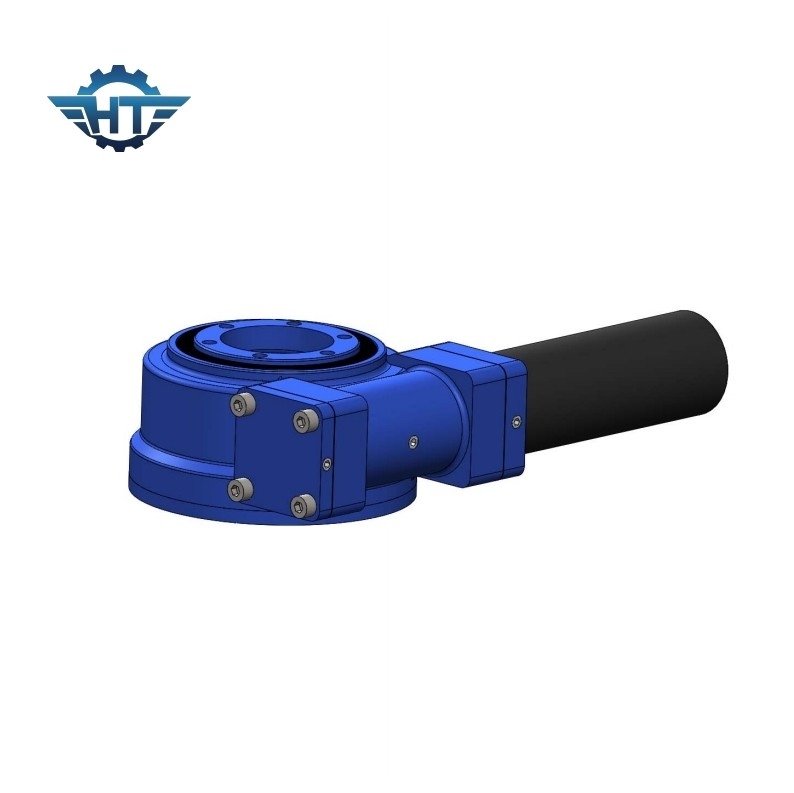

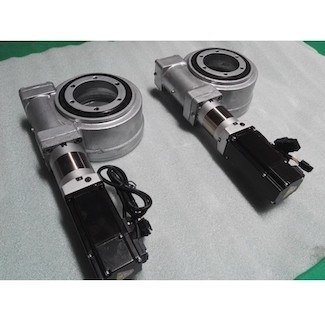

درایو چرخ دنده کرم ساعت شنی SE3 برای سیستم ردیابی خورشیدی یک محوره
توضیحات مجموعه چرخ دنده های کرم
درایو چرخشی تک محور SE یک جزء حیاتی در سیستم ردیابی خورشیدی تک محوره و سیستم ردیابی خورشیدی دو محوره است.علاوه بر این، با دارا بودن عکس‌العمل بی‌نقص و بالا، می‌توان آن را در سیستم‌های CSP و CPV، انرژی باد، آنتن‌هایی که نیاز به عکس‌العمل بالاتری دارند نیز اعمال کرد.
ردیاب های خورشیدی تک محور چیست؟
یک ردیاب تک محوری، ماژول های PV را در امتداد یک محور چرخش جهت می دهد و با حرکت خورشید به صورت افقی از شرق به غرب حرکت می کند.جابجایی این ماژول‌های PV نیازمند ارائه کاهنده هم برای نگه‌داشتن بار و هم گشتاور چرخشی است – چیزی که فقط یک درایو چرخشی بسیار تخصصی می‌تواند ارائه دهد.ردیاب‌هایی که درایوهای چرخان به کار می‌روند با فناوری کرم ساعت شنی می‌توانند تعداد بیشتری از دندان‌ها را روی خط چرخش حلقه چرخ دنده درگیر کنند و حداکثر قدرت، دوام و عملکرد را ارائه دهند.این تضمین می کند که ردیاب طولانی ترین عمر میدانی ممکن را با کمترین زمان خرابی یا هزینه تعمیر و نگهداری داشته باشد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
چهار نوع سیستم ردیابی اتوماتیک فتوولتائیک خورشیدی وجود دارد که به طور گسترده مورد استفاده قرار می گیرند، از جمله ردیابی تک محوری افقی، ردیابی تک محوری شیبدار دو ستونی، ردیابی تک محوری عمودی و ردیابی دو محوره، که از جمله آنها ردیابی تک محوری افقی و ردیابی شیبدار تک محوری، ردیابی تک محوری عمودی فقط یک درجه آزادی چرخشی و ردیابی دو محوره دارای دو درجه آزادی چرخشی است.
استراتژی کنترل ردیابی اتخاذ شده توسط سه سیستم ردیابی، یک استراتژی کنترل ردیابی فعال است که موقعیت خورشید را در آسمان محاسبه می کند و جهت آرایه فتوولتائیک را کنترل می کند.این سیستم ردیابی اتوماتیک فتوولتائیک فعال را می توان بهتر در محیط با یخبندان، برف و شن و ماسه بیشتر اعمال کرد و همچنین می تواند در نیروگاه های فتوولتائیک بدون مراقبت به طور قابل اعتماد کار کند.
