جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | Worm Gear Backlash: | 0.1 درجه |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 5060 نیوتن متر |
| نگه داشتن گشتاور: | 40 کیلو نیوتن متر | گشتاور کج: | 5 کیلو نیوتن متر |
| رنگ استاندارد: | RAL 9006 | وزن بار: | 200 تا 800 کیلوگرم |
| برجسته کردن: | مش بندی چرخ دنده Small Slew Drive, Solar Tracker Slew Drive با هولینگ بالا, درایو کرم مشبک چرخ دنده,high backholding Solar Tracker Slew Drive,gear meshing worm slew drive |
||

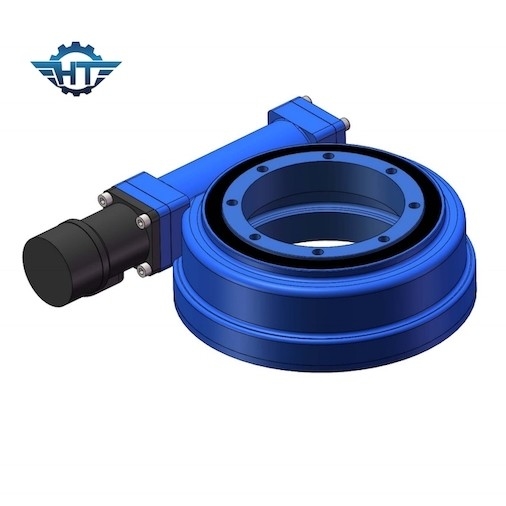

درایوهای چرخشی محفظه محصور افقی SE7 برای ردیاب خورشیدی خورشیدی تک محوره
شرح درایوهای چرخان مسکن محصور
درایو چرخش چرخ دنده حلزونی Hangtuo با کرم پوشاننده خوب و مش بندی چرخ دنده و تماس چند دندانه ای که باعث می شود درایو چرخشی با گشتاور پشتی بالا برای بهبود ایمنی سیستم ردیابی خورشیدی، مشخص شود.خود قفل است و می تواند حداکثر 65 ± درجه بچرخد.در صورت نیاز به محدوده بزرگتر، می توان آن را سفارشی کرد.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
چگونه درایوهای چرخشی در سیستم ردیابی خورشیدی تک محوره کار می کنند؟
با در نظر گرفتن ردیاب تک محوری افقی شرقی-غربی به عنوان مثال، اصل ردیابی تک محوری افقی توضیح داده شده است.محور چرخش سیستم ردیابی خورشیدی در جهت شمال به جنوب مرتب شده است.سپس با توجه به تغییر زاویه آزیموت خورشید، ماژول‌های فتوولتائیک حول محور چرخش می‌چرخند و جهت ماژول‌ها روی ردیاب با توجه به درجه تحریک نور خورشید تنظیم می‌شود و زاویه بین حالت نرمال کاهش می‌یابد. ماژول های فتوولتائیک و نور مستقیم خورشید و افزایش تابش خورشیدی در سطح ماژول.، که می تواند به طور موثر تولید برق را افزایش دهد.تولید برق سیستم ردیابی تک محوره تخت در اکثر مناطق بین 10 تا 25 درصد قابل افزایش است.تولید برق تک محوری تخت شرقی-غربی می تواند تا 25 درصد در مناطق کم عرض جغرافیایی افزایش یابد که بهترین منطقه سازگاری است.
