جزئیات محصول:
|
| مدل: | SE3 | تایپ کنید: | کرم و چرخ دنده |
|---|---|---|---|
| رنگ: | همان طور که درخواست شد | نسبت دنده: | 31:1 |
| OEM: | در دسترس | مواد: | QT و 42CRMO |
| گواهینامه: | ISO9001، CE | رنگ آمیزی: | در دسترس |
| برجسته کردن: | SE3 Worm Gear Drive, Worm Gear Drive PV System, SE3 worm drive ring slew ring,Worm Gear Drive PV System,SE3 worm drive slew ring |
||

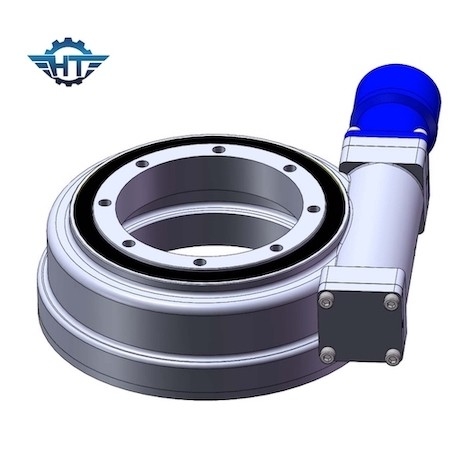

درایو چرخ دنده کرم ساعت شنی SE3 برای سیستم پنل خورشیدی ردیابی خورشید با توان PV
Worm Gear Slewing Drive توضیحات
با پیشرفت تکنولوژی، درایوهای چرخان بیشتری از فناوری کرم ساعت شنی استفاده می‌کنند، که در آن کرم به گونه‌ای شکل می‌گیرد که دندان‌های بیشتری را در چرخ دنده درگیر کند، بنابراین گشتاور افزایش یافته و واکنش برگشتی کاهش می‌یابد.
این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود. درایو چرخشی از فناوری کرم استاندارد استفاده می کند که در آن کرم در افقی، نسبت سرعت شفت به رابطه بین تعداد رزوه های روی کرم و تعداد نخ ها بستگی دارد. دندان در چرخ دنده کرم.
چگونه درایوهای چرخشی را نصب کنیم؟
1. ساختار نصب را تمیز کنید، به عنوان مثال از جوش، گالوانیزه، باقی مانده، کثیفی و غیره.
2. درایو slew را با پیچ های چشمی بلند کنید.
3. درایو slew باید در حالت بدون بار نصب شود.
4. روش زیر باید به منظور جلوگیری از انحراف بین نیروهای سفت کردن پیچ دنبال شود.
5. مایع قفل نخ را روی نخ ها بمالید.
6. مایع قفل نخ را روی شکاف نخ قرار دهید تا قطعات را به طور کامل ببندید.
7. پیچ ها را به صورت ضربدری از قبل بارگیری کنید.الگوی کلی را در طرح زیر ببینید که چگونه پیچ ها به ترتیب متقاطع گشتاور می گیرند.با حلقه داخلی یا خارجی شروع کنید.گشتاور متقاطع همه پیچ ها را تا 30 درصد گشتاور سفت انجام دهید.سپس گشتاور ضربدری را تا 80 درصد گشتاور سفت شدن تکرار کنید.در نهایت گشتاور متقاطع را به 100٪ از گشتاور سفت کردن.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره |
204 |
برنامه های کاربردی
کاربردهای زیادی وجود دارد که می‌توان از درایو چرخشی استفاده کرد، زیرا برای برنامه‌هایی که برای حفظ قدرت و گشتاور چرخشی به بار نیاز دارند، مناسب است.
درایوهای چرخشی به طور گسترده در مناطق هوافضا، سیستم‌های انرژی خورشیدی، توربین‌های بادی، سیستم پخش ماهواره‌ای و ماشین‌آلات مهندسی مانند جرثقیل‌های کامیون و بالابرهای انسانی و غیره استفاده می‌شوند. کامیون های تخت سنگین، جرثقیل های کانتینری، جرثقیل های سواری، جرثقیل های اتومبیل و وسایل نقلیه هوایی، جرثقیل ها، جرثقیل های دروازه ای، نیروگاه های کوچک بادی، ارتباطات فضایی، گیرنده های ماهواره ای و غیره.
