جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | دستگاه چرخاننده: | VE9 |
|---|---|---|---|
| نسبت دنده: | 61:1 | نگه داشتن گشتاور: | 80000 نیوتن متر |
| گشتاور کج: | 16000 نیوتن متر | گشتاور خروجی نامی: | 8784 نیوتن متر |
| بسته حمل و نقل: | تخته سه لا و پالت | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | VE9 Solar Small Slew Drive, Horizontal Linkage Small Slew Drive, 42CrMo VE9 Solar Slew drive,Horizontal Linkage Small Slew Drive,42CrMo VE9 solar slew drive |
||

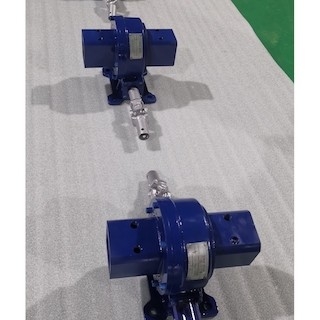

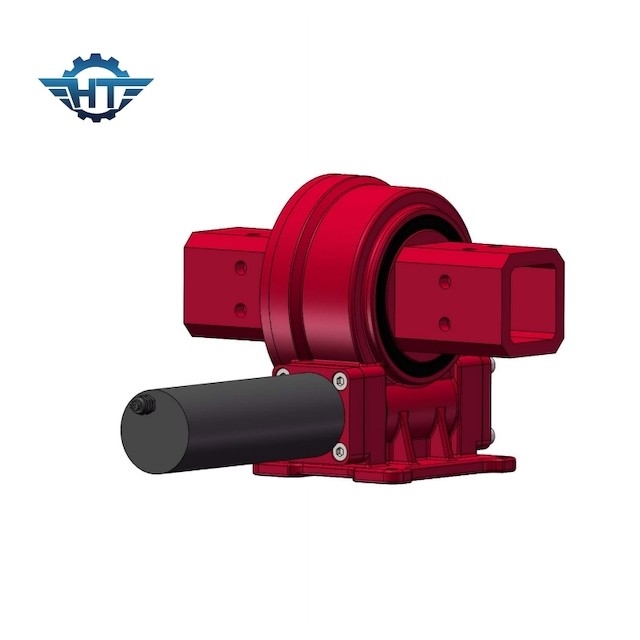

درایوهای چرخشی خورشیدی VE9 برای سیستم های ردیابی خورشیدی تک محور افقی پیوندی
توضیحات درایو چرخشی تک محوره پیوند
درایوهای چرخشی تک محوره حول یک محور می چرخند و باعث می شوند سیستم ردیابی از شرق به غرب و در شب به خانه برگردد.این محصولات ساده ترین و پرکاربردترین نصب هستند.VE نصب عمودی و یک درایو کاملاً بسته IP66 را در یک واحد پرقدرت ارائه می دهد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
نگهداری
دستگاه چرخاننده یک عنصر انتقال نیرو است که حرکت چرخشی نسبی را بین بالاتنه و پایین بدنه انجام می دهد و برای تحمل جرم بالاتنه و تحمل بار کار استفاده می شود.موتور به عنوان روش رانندگی استفاده می شود.هنگامی که موتور دوار می‌چرخد، جعبه دنده سیاره‌ای توسط موتور به حرکت در می‌آید و سپس شفت خروجی درایو دوار رانده می‌شود، به طوری که دستگاه محرک چرخشی می‌تواند بچرخد.
عملکرد خوب اجزای ساختار دوار تضمین اساسی انعطاف پذیری کلی است، بنابراین کار روانکاری ضروری است.
با توجه به کاربردهای مختلف، چرخه اضافه کردن گریس نیز متفاوت است.برای کاربردهای فتوولتائیک، چرخه تزریق یا جایگزینی گریس پنج سال است.برای کاربردهای ماشین آلات ساختمانی، چون سرعت و فرکانس کاری آن بسیار بیشتر از کاربردهای فتوولتائیک است، گریس باید هر سال یا حتی هر شش ماه یکبار اضافه یا جایگزین شود.
در شرایط کاری خاص، مانند مناطق استوایی، رطوبت بالا، گرد و غبار و اختلاف دمای زیاد، در حین کار مداوم، چرخه روغن کاری باید کوتاه شود و قبل و بعد از توقف طولانی مدت دستگاه باید مقداری گریس جدید اضافه شود.مسیر را با گریس پر کنید تا از نوار آب بندی خارج شود.
