جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | خود قفل شدن: | آره |
| گشتاور خروجی نامی: | 2000 نیوتن متر | نگه داشتن گشتاور: | 13500 نیوتن متر |
| گشتاور کج: | 13200 نیوتن متر | دقت: | 0.15 درجه |
| برجسته کردن: | درایو چرخشی دو محوره QT,درایو چرخشی دو محوره 0.15 درجه,درایو چرخشی دو محوره Backlash |
||

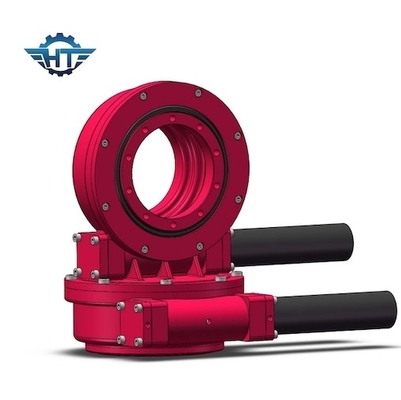

گشتاور نگهدارنده بالا درایو چرخشی دو محوره برای سیستم ردیابی خورشیدی
شرح درایو دو محوره
بار شعاعی: بار عمودی به محور یاتاقان چرخان
بار محوری: بار موازی با محور یاتاقان چرخشی
گشتاور نگهدارنده: این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات در حال چرخش نیستند.
آسیب دیده، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند.
خود قفل شدن: درایو چرخان تنها زمانی که بارگذاری می شود قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
محصولات دو محور Slew Drive
درایوهای چرخشی دو محوره راه حل های عالی در برنامه های ردیابی خورشیدی دو محوره هستند.درایو دو محوره دارای سه نوع راه حل با درایوهای چرخشی است:
به طور کلی، برای ساختار آسان براکت، درایو sde slew راه حل عالی خواهد بود، اما دو مورد دیگر نیز بسیار محبوب هستند.
دو درایو ردیابی افقی
یک درایو حرکتی ردیابی افقی و یک درایو حرکتی ردیابی عمودی
برنامه Dual Axis Slew Drive
دستگاه چرخاننده را می توان در هر مواقعی که همزمان با تغییر سرعت نیاز به چرخش کامل دایره است، استفاده کرد.هنگامی که لازم است انتقال قدرت گشتاور بزرگتر، انتقال حرکت با دقت بالاتر یا انتخاب مکانیزمی که به ساختار بدنه فشرده و یکپارچگی بالا نیاز دارد، راه حل باشد، دستگاه های درایو چرخان راه حل هستند.
کاربردهای رایج تر معمولاً ساختار چرخشی دایره کامل ماشین آلات مهندسی و ساختمانی و همچنین انرژی خورشیدی، انرژی باد و ماشین آلات مختلف ردیابی خودکار بلند مدت است.انجام کنترل دیجیتال آسان است، بنابراین کاربردهای زیادی در زمینه ربات های صنعتی دارد.
