| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

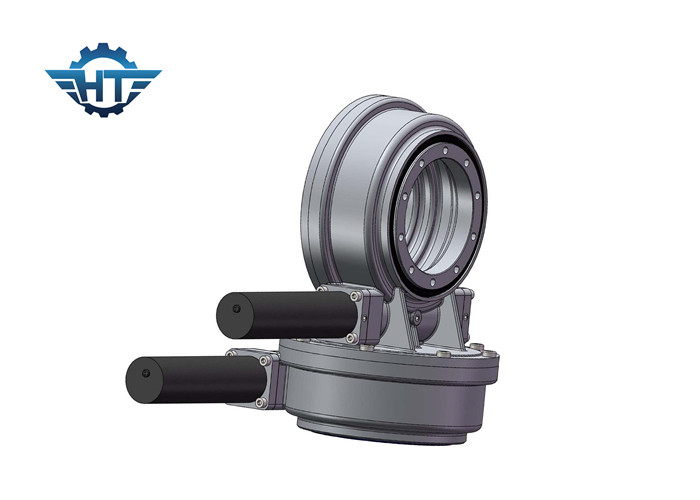

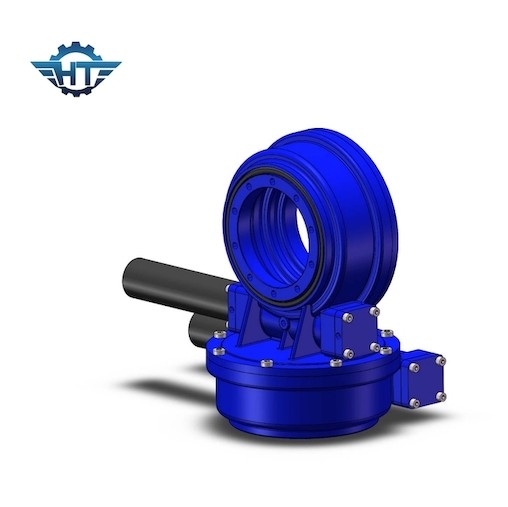

درایو برقی محصور 0.15 درجه برگشتی برای ردیاب های خورشیدی دو محوره
توضیحات درایو برقی
درایوهای چرخشی ما تحت سیستم های کنترل با کیفیت بالا و تیمی از متخصصان با تجربه تولید می شوند.آنها توسط تجهیزات نوآورانه تولید تمام اتوماتیک و نیمه اتوماتیک، مهندسین مجرب و واجد شرایط طراحی و تولید می شوند.درایوهای چرخشی برای کاربردهایی که نیاز به حرکت مداوم یا چرخه ای دارند و قادر به تحمل بارهای ترکیبی هستند مناسب هستند: CPV، PV، CSP، دیش های ماهواره و غیره. محصولات ما دارای اندازه های اتصال استاندارد برای اتصال آسان و ساده به موتورهای الکتریکی، هیدرولیک یا سیستم هستند.
مزایای درایو برقی
1. ردیابی 360 درجه
2. اتصال موتورهای مختلف بر اساس نیاز مشتریان
3. دقت بالا
4. تعمیر و نگهداری آسان
5. خود قفل شدن
6. روش آسان و روان شروع و توقف
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
ویژگی های Electric Slew Drive
نسبت دنده
چرخش کرم افقی یک چرخ دنده را حول محوری عمود بر محور پیچ می چرخاند.این ترکیب سرعت عضو محرک را کاهش می دهد و همچنین گشتاور آن را چند برابر می کند.نسبت سرعت شفت ها به رابطه تعداد رزوه های روی کرم به تعداد دندانه های چرخ کرم یا چرخ دنده بستگی دارد.
کرم ساعت شنی
درایوهای چرخان ما از فناوری کرم ساعت شنی استفاده می کنند که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند.این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود.
عملکرد
درایوهای چرخان با فناوری کرم استاندارد کار می کنند، که در آن کرم روی شفت افقی به عنوان محرک چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده الکتریکی به حرکت در می آید.
